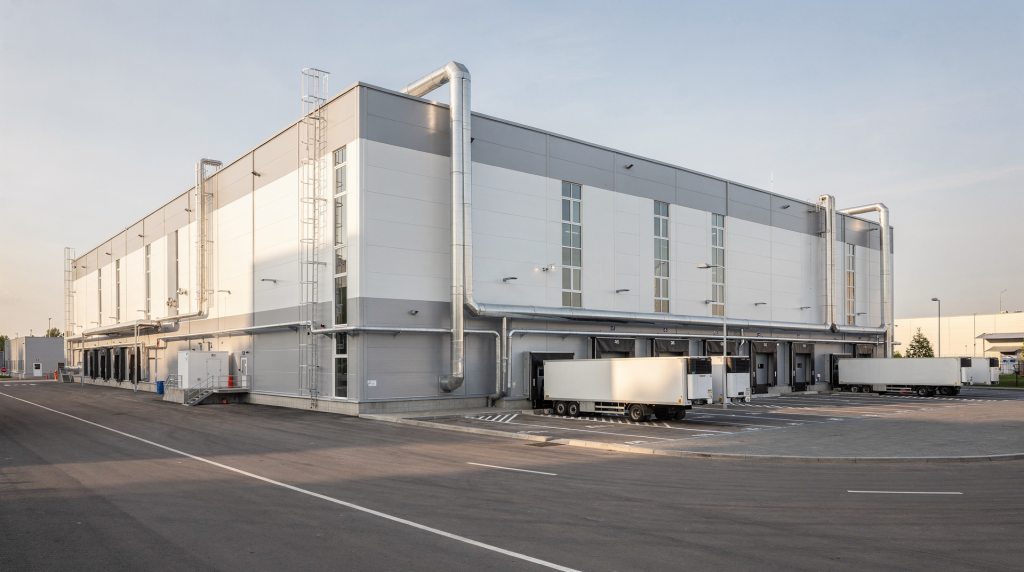

Как проектируют производственные здания для пищевой промышленности

Проектирование пищевого производства — это не адаптация типового склада под установку оборудования. Здесь архитектура, конструктив и инженерные системы изначально подчинены технологии. Главная задача — выстроить пространство так, чтобы сырьё, полуфабрикаты и готовая продукция двигались строго в одном направлении, без единого шанса на встречные или перекрёстные потоки. Параллельно с этим здание должно обеспечивать санитарно-гигиенические условия, которые исключают накопление пыли, образование конденсата и появление плесени. Это означает, что уже на этапе эскиза мы выбираем безбалочные перекрытия, водонепроницаемые полы и гладкие поверхности без уступов.

В отличие от обычных коммерческих или складских объектов, пищевой цех требует особого подхода к зонированию, материалам и инженерным коммуникациям. Ошибка в планировке здесь — не просто потеря полезной площади, а прямой риск перекрёстного загрязнения продукции, что по закону недопустимо. Ниже разберём пошаговый алгоритм создания проекта: от обоснования инвестиций до конкретных строительных конструкций, с учётом российских нормативов и реальной практики эксплуатации.

Этап 1: Предпроектирование и обоснование инвестиций

Любой грамотный проект начинается не с чертежей, а с цифр. Отправной точкой служит утверждённое обоснование инвестиций в строительство предприятия. По сути, это документ, который отвечает на вопрос: «А зачем мы вообще это строим и какой экономический эффект получим?» Без него невозможно определить ни масштаб, ни тип здания.

На стадии предпроектирования решаются несколько критически важных задач:

• Определение производственной мощности. Мощность рассчитывается по ведущим агрегатам и участкам. Если предприятие включает несколько основных цехов, суммарная мощность определяется как сумма их мощностей. На практике это означает, что уже сейчас мы должны понимать, сколько линий розлива, печей или мельничных комплексов будет установлено и как они будут взаимодействовать.
• Выбор технологии и оборудования. Именно технология диктует габариты помещений, высоту этажей и сетку колонн. Например, для хлебопекарного производства требуются совершенно иные параметры, чем для мукомольного завода. Если на этом этапе ошибиться с высотой, потом придётся либо перепроектировать, либо мириться с неудобствами при монтаже и обслуживании.
• Расчёт материальных и тепловых балансов. Эти расчёты выявляют реальную потребность в сырье, уточняют технические требования к нему и определяют источники поступления. Всё это напрямую влияет на логистику внутри здания: где разместить склад сырья, как организовать его подачу в цех, сколько места отвести под хранение готовой продукции.
• Выбор площадки строительства. Анализируется генеральный план будущего предприятия: подъездные пути, наличие и мощность инженерных коммуникаций, санитарные разрывы от жилых зон. Не раз сталкивался с ситуацией, когда площадка казалась идеальной по цене, но отсутствие нормальной канализации или слабый напор воды делали проект нереализуемым без колоссальных дополнительных вложений.
• Формирование задания на проектирование. Все собранные данные сводятся в единый документ, который становится техническим заданием для архитекторов и инженеров. Чем детальнее проработан этот этап, тем меньше сюрпризов возникнет на стадии рабочего проектирования.

Типовая ошибка на этапе предпроектирования

Частая проблема — завышение производственной мощности без учёта реальной загрузки рынка или, наоборот, создание «узкого» производства, которое не позволит расширить ассортимент в будущем. Я неоднократно видел цеха, где оборудование стояло впритирку, а через год-два требовалась новая линия, но поставить её было некуда. Поэтому уже на стадии проекта необходимо предусмотреть резервирование площадей с модульными размерами, чтобы в будущем в них вписались новые модульные линии без перестройки всего здания.

Этап 2: Разработка технологической схемы и продуктового расчета

Техническая часть проектирования начинается с продуктового расчёта — по сути, производственной программы. Это фундамент, на котором строится вся архитектура здания. Когда мы компонуем помещения завода, то обязаны соблюдать очерёдность технологических операций: это сокращает время перехода от одной стадии к другой и напрямую влияет на производительность.

Принцип поточности (прямоточность)

Критически важный принцип — прямоточная организация технологического процесса. Сырьё должно двигаться в одном направлении: от склада приёма сырья через цехи первичной переработки к складам готовой продукции. Никаких возвратов, никаких пересечений.

В производственных помещениях для пищевой промышленности все зоны должны обеспечивать:

• возможность осуществления поточности операций;
• исключение встречных или перекрестных потоков продовольственного сырья и готовой продукции;
• исключение перекрестных потоков загрязненного и чистого инвентаря.

Для реализации этого требования необходимо:

1. Разделить на отдельные зоны хранение сырья и готовой продукции.
2. Обеспечить раздельное хранение и маркировку чистого и грязного инвентаря.
3. Предупредить минимизацию загрязнения воздуха, используемого в процессе производства.

На практике это означает, что планировка цеха должна напоминать вытянутую линию, где каждая последующая операция находится дальше от входа сырья и ближе к выходу готовой продукции. Если же мы видим на плане, что тележка с сырьём пересекает путь тележки с упакованным товаром — проект нужно переделывать.

Зонирование цехов

Чёткое планировочное зонирование — один из ключевых факторов рационального объёмно-планировочного решения. Объединение помещений с близкими эксплуатационными режимами в общих залах большой площади позволяет повысить плотность расстановки оборудования и эффективнее заполнить полезный объём. При этом важно не смешивать зоны с разными санитарными требованиями: например, участок мойки тары не должен соседствовать с фасовкой готовой продукции без герметичной перегородки.

Примеры зонирования для разных отраслей:

• Мясная промышленность: Здания проектируются одно-двухэтажными. Сетка колонн одноэтажной части — 12×6 м, двухэтажной — 6×6 м. Высота помещений — 4,8 или 6 м (в зависимости от габаритов оборудования).
• Хлебопекарная и кондитерская промышленность: Требуется сетка колонн 6×6 м и высота этажей 4,8 м для предприятий мощностью до 100 т в сутки. Для мощностей свыше 100 т в сутки (мука) — сетка 6×9 м и высота 4,8 м.
• Пивоваренная промышленность: В точных отделениях проектируются многоэтажные пристройки с сеткой колонн 9×6 или 6×6 м и высотой этажей 6 или 7,2 м.

Этап 3: Объемно-планировочные решения и архитектура здания

Архитектурная часть проекта должна не просто «вместить» оборудование, но и создать условия для его эффективной работы. В пищевой промышленности предпочтение отдаётся размещению цехов в последовательном порядке, что минимизирует логистические издержки и риски загрязнения.

Выбор типа здания и конструктивной системы

В наибольшей степени эксплуатационным режимам пищевых производств удовлетворяют типовые безбалочные конструкции. Они позволяют создать в помещениях равномерные воздушные потоки, снизить потери холода и уменьшить усушку продуктов в охлаждаемых помещениях. Безбалочная система также улучшает гигиенические условия, облегчает стандартизацию и монтаж перегородок. Когда я участвовал в модернизации цеха с балочными перекрытиями, мы постоянно боролись с пылью, скапливавшейся на полках балок, и с конденсатом в углах — после перехода на безбалочную плиту эти проблемы ушли.

Одним из перспективных направлений является применение лёгких металлических конструкций (ЛМК). Они позволяют быстро строить здания, легко адаптировать их под изменение технологии и обеспечивают необходимую прочность при меньшем весе. Для небольших производств или временных цехов это часто оптимальный выбор.

Параметры пролетов и высот

Для производственных зданий пищевого назначения существуют жёсткие регламенты по габаритам:

• Абсолютные значения пролётов: 18 и 24 м.
• Высота помещений: 6 и 8,4 м.
• Регулярное сочетание высот этажей: 3,6; 4,2; 4,8 и 6,0 м.
• Оптимальное число этажей: 4–6 этажей.
• Высота для складов: до 10,8 м.

Все здания проектируются многопролётными (ширина до 216 м) при больших размерах в плане (длина до 600 м), что позволяет масштабировать производство. Но нужно понимать: чем больше пролёт, тем серьёзнее требования к несущим конструкциям и тем выше стоимость квадратного метра. Поэтому всегда ищем баланс между технологической необходимостью и бюджетом.

Важный нюанс: «Пластическое решение» поверхностей

Важнейшее требование к строительным конструкциям — рациональное пластическое решение поверхности без уступов и членений. Это исключает невентилируемые участки, где возможно отложение пыли, появление плесени и конденсата. Поверхности должны быть гладкими, что критично для санитарной обработки. На практике это означает отказ от декоративных карнизов, выступающих балок, открытых ферм — всё, что может стать «пылесборником», должно быть убрано или закрыто.

Этап 4: Санитарно-гигиенические требования к материалам и конструкциям

Пищевая промышленность — одна из самых строгих с точки зрения санитарии. Проектирование должно гарантировать, что здание не станет источником загрязнения продукции. Игнорирование этих требований ведёт к предписаниям Роспотребнадзора и остановке производства.

Требования к поверхностям

Части производственных помещений, в которых осуществляется производство, должны соответствовать следующим обязательным требованиям:

• Поверхности полов: выполнены из водонепроницаемых материалов, доступны для мытья и дезинфекции. Это не просто «плитка», а специальные полимерные наливные полы или кислотостойкая керамика с герметичной затиркой швов. Уклон к трапам обязателен.
• Защита от загрязнения: поверхности должны исключать скопление грязи, осыпание частиц в продукцию, образование конденсата и плесени.
• Двери: должны быть самозакрывающимися и плотно прилегающими, чтобы предотвращать проникновение пыли и вредителей. В зонах с разным давлением воздуха это особенно важно.

Инженерные коммуникации и их размещение

Группировка вертикальных и горизонтальных технологических коммуникаций — обязательный элемент проекта. Санитарно-технические разводки и трубопроводы должны быть вынесены за пределы основных цехов в технические коридоры и подвалы, изолированные от производственных помещений.

Это решение позволяет:

1. Не нарушать гигиеническую целостность производственной зоны.
2. Обеспечить свободный доступ к коммуникациям для ремонта без остановки производства.
3. Упростить очистку и дезинфекцию основных цехов.

Вспоминаю случай, когда в одном цехе вентиляционные короба проходили прямо над линией розлива. При замене фильтров пыль летела вниз, и приходилось останавливать линию и проводить внеплановую мойку. После выноса коммуникаций в технический этаж проблема исчезла.

Вентиляция и защита воздуха

Производственные помещения должны обеспечивать защиту от загрязнения воздуха, используемого в процессе производства. Для этого применяются средства естественной и механической вентиляции, конструкция которых позволяет избежать загрязнения продукции. Системы должны обеспечивать доступ к фильтрам и другим частям, требующим чистки и замены. Важно помнить о подпоре воздуха: в чистых зонах давление должно быть выше, чем в грязных, чтобы воздух двигался из чистой зоны в грязную, а не наоборот.

Канализация

Канализационное оборудование в производственных помещениях должно быть спроектировано так, чтобы исключить риск загрязнения пищевой продукции. Это означает отсутствие открытых каналов, использование герметичных трапов с гидрозатворами и правильное расположение точек слива. Все стоки должны уходить самотёком или принудительно, но без застоя воды на полу.

Этап 5: Инженерное оснащение и логистика внутри здания

Инженерная логика здания должна поддерживать технологический процесс. Максимальное использование производственных площадей достигается за счёт повышения плотности расстановки оборудования и эффективного заполнения полезного объёма. Но плотность не должна превращаться в тесноту, мешающую обслуживанию и уборке.

Использование антресолей и галерей

Для оптимизации пространства оборудование часто устанавливают на антресолях, галереях и подвесах. Это позволяет разместить дополнительные технологические линии на том же фундаменте, не увеличивая площадь застройки. Например, бункеры для муки или сахара могут располагаться на антресольном этаже, а подача вниз идёт самотёком — экономия на транспортёрах и площадях.

Логистика потоков

Проектирование должно учитывать не только потоки продукции, но и потоки персонала, отходов и инвентаря.

• Персонал: должно быть обеспечено свободное передвижение персонала во время работы без пересечения с потоками сырья и продукции. Для этого проектируются отдельные коридоры и входы для сотрудников.
• Инвентарь: чистый и грязный инвентарь хранится и маркируется отдельно, что предотвращает перекрестное загрязнение. Обычно под это выделяют изолированные помещения с разными входами.
• Транспорт: при проектировании группы предприятий учитывается характер грузооборота и виды транспорта, что влияет на расположение складов и подъездных путей. Важно, чтобы фуры с сырьём не перекрывали выезд машинам с готовой продукцией.

Компактность застройки

Важным принципом является функциональное зонирование территории промышленного узла. Компактность застройки реализуется двумя приёмами: объединением зданий в блоки и оптимизацией расстояний между ними. Это снижает затраты на строительство коммуникаций и упрощает логистику. Но при блокировке нужно следить, чтобы не нарушались противопожарные разрывы и санитарные требования.

Этап 6: Нормативное регулирование и стандарты в РФ

Проектирование в России строго регламентировано. Основные нормативные документы, которые должны быть учтены:

Критические нюансы нормативов

• Сетки колонн: Для разных отраслей требуются разные сетки. Например, для мясной промышленности (кроме птицы) — 12×6 м (одноэтажная) и 6×6 м (двухэтажная). Для мукомольных заводов — 6×6 м или 6×9 м.
• Высота этажей: Стандартные высоты — 4,8 м, 6 м, 7,2 м. Выбор зависит от габаритов оборудования. Нельзя проектировать «впритык», так как это усложнит монтаж и эксплуатацию. Всегда закладывайте запас по высоте хотя бы 0,5–0,8 м для прокладки воздуховодов и освещения.
• Блокирование зданий: Рациональный тип зданий с унифицированными параметрами позволяет в необходимых случаях осуществлять блокирование с другими зданиями, что экономит площадь и ресурсы. Но помните, что разные производства могут иметь разные категории по взрывопожарной опасности, и их объединение потребует дополнительных противопожарных мероприятий.

Практические примеры и типовые ошибки

Пример 1: Проектирование мясного цеха

При проектировании цеха по переработке мяса необходимо выбрать одно-двухэтажную конструкцию с сеткой 12×6 м. Высота помещений должна быть 4,8 м или 6 м. Если оборудование крупное (например, линии первичной обработки), высота 4,8 м может быть недостаточной, что приведёт к необходимости перепроектирования. Важно также предусмотреть отдельные зоны для хранения сырья и готовой продукции, чтобы исключить перекрестные потоки. В одном из проектов мы столкнулись с тем, что заказчик хотел сэкономить и сделать общий коридор для подачи туш и вывоза упакованного мяса — пришлось долго объяснять, почему это невозможно с точки зрения санитарии.

Пример 2: Мукомольный завод

Для завода мощностью до 100 т в сутки используется сетка 6×6 м и высота 4,8 м. Если мощность превышает 100 т, требуется сетка 6×9 м. Это позволяет разместить более мощные мельничные линии. Без учёта этого нюанса завод может не выйти на заявленную мощность. Кроме того, в мукомольном производстве критично отсутствие вибраций, поэтому фундаменты под оборудование часто делают массивными и изолированными от каркаса здания.

Типовые ошибки проектирования

1. Отсутствие резервирования площадей.
   Суть: Здание спроектировано «впритык» под текущую мощность.
   Риск: При расширении ассортимента или увеличении мощности требуется строить новый корпус, что дороже и дольше.
   Как исправить: Предусмотреть модульные размеры площадей для будущего расширения. Лучше сразу заложить в проект пустующие пролёты с подведёнными коммуникациями, чем потом пристраивать.
2. Неправильное размещение коммуникаций.
   Суть: Трубы и вентиляционные каналы проходят прямо над производственными зонами.
   Риск: Конденсат, пыль, риск загрязнения продукции при ремонте.
   Как исправить: Вынести все разводки в технические коридоры и подвалы, изолированные от цехов. Если это невозможно, заключить коммуникации в герметичные короба с уклоном для стока конденсата.
3. Нарушение поточности.
   Суть: Сырьё и готовая продукция перемещаются по одним путям или пересекаются.
   Риск: Перекрёстное загрязнение, нарушение санитарных норм, риск брака продукции.
   Как исправить: Строго разделить зоны хранения сырья и готовой продукции, обеспечить прямоточность процесса. На плане это выглядит как две независимые ветки, которые нигде не соприкасаются.
4. Использование конструкций с уступами.
   Суть: Балки, выступы, неровные поверхности на стенах и потолках.
   Риск: Накопление пыли, плесени, невозможность качественной дезинфекции.
   Как исправить: Использовать безбалочные конструкции и гладкие поверхности без членений. Все стыки и углы должны быть скруглены или загерметизированы.

Чек-лист для проверки проекта пищевого производства

Перед началом строительства или вводом объекта в эксплуатацию проверьте проект по следующим пунктам:

• Поточность: Сырьё и готовая продукция не пересекаются. Встречные потоки исключены.
• Зонирование: Зоны хранения сырья и готовой продукции физически разделены.
• Материалы полов: Полы водонепроницаемы, доступны для мытья и дезинфекции.
• Конструкции: Поверхности гладкие, без уступов, удерживающих пыль и плесень.
• Коммуникации: Все трубопроводы и разводки вынесены в технические коридоры.
• Вентиляция: Система предотвращает загрязнение воздуха, фильтры доступны для чистки.
• Канализация: Оборудование исключает риск загрязнения продукции.
• Двери: Самозакрывающиеся, плотно прилегающие.
• Инвентарь: Чистый и грязный инвентарь хранится отдельно, маркированы.
• Резерв: Предусмотрены площади для будущего расширения производства.

FAQ: Часто задаваемые вопросы

Вопрос: Какие минимальные высоты помещений требуются для пищевого производства?

Ответ: Минимальные высоты зависят от отрасли и габаритов оборудования. Для хлебопекарной и кондитерской промышленности — 4,8 м. Для мукомольных заводов (до 100 т/сут) — 4,8 м, свыше 100 т/сут — 4,8 м (сетка 6×9 м). Для мясной промышленности — 4,8 или 6 м. Для складов — до 10,8 м. Всегда уточняйте высоту по самому высокому элементу оборудования с учётом монтажного запаса.

Вопрос: Можно ли использовать балочные конструкции в пищевых цехах?

Ответ: Не рекомендуется. В наибольшей степени эксплуатационным режимам удовлетворяют типовые безбалочные конструкции. Они создают равномерные воздушные потоки, снижают потери холода и исключают невентилируемые участки, где накапливается пыль и плесень. Если по каким-то причинам приходится использовать балки, их необходимо закрывать гладкими подшивными потолками.

Вопрос: Где должны располагаться трубы и вентиляционные каналы?

Ответ: Санитарно-технические разводки и трубопроводы должны быть вынесены за пределы основных цехов в технические коридоры и подвалы, изолированные от производственных помещений. Это предотвращает загрязнение продукции и упрощает обслуживание. В крайнем случае, допустима прокладка в герметичных коробах с гладкой поверхностью.

Вопрос: Что такое «прямоточная организация» и почему она важна?

Ответ: Это размещение цехов в последовательном порядке: склады сырья → цехи переработки → склады готовой продукции. Это исключает встречные и перекрестные потоки, минимизируя риски загрязнения и повышая производительность. На практике это означает, что путь продукта по цеху напоминает прямую линию без петель и возвратов.

Вопрос: Какие материалы обязательны для полов в пищевых цехах?

Ответ: Поверхности полов должны быть выполнены из водонепроницаемых материалов, быть доступными для мытья и дезинфекции. Это требование санитарных норм, обязательное для всех производственных помещений. Обычно применяют полимерные наливные полы, эпоксидные или полиуретановые покрытия, либо кислотостойкую плитку с эпоксидной затиркой.

Вопрос: Как обеспечить расширение производства в будущем?

Ответ: На стадии проектирования необходимо предусмотреть резервирование площадей с модульными размерами, чтобы в них вписались новые модульные линии. Это позволяет расширяться без перестройки всего здания. Лучше сразу заложить в проект «пустые» пролёты с подведёнными, но заглушенными коммуникациями.

Вопрос: Какие нормативы регулируют проектирование в России?

Ответ: Основные документы: СН 124-72 (строительное проектирование), ВНТП 36-92 (технологическое проектирование), а также санитарные нормы (СанПиН, ТР ТС), регулирующие поточность, вентиляцию и материалы. Кроме того, необходимо учитывать отраслевые нормы технологического проектирования для конкретных видов производств.

Вопрос: Можно ли объединять разные отрасли пищевой промышленности в одном здании?

Ответ: Как правило, в одном здании размещают предприятия хлебопекарной, кондитерской и винодельческой промышленности (за исключением некоторых случаев). Объединение с соблюдением санитарно-гигиенических требований основных технологических участков в общих залах большой площади допустимо, если это не нарушает режимы. Но нужно тщательно проверять совместимость по категориям чистоты и температурно-влажностным режимам.

Вывод

Проектирование производственных зданий для пищевой промышленности — это баланс между технологической эффективностью и строгими санитарными требованиями. Успех проекта зависит от правильного выбора объёмно-планировочных решений (безбалочные конструкции, прямоточность), грамотного зонирования и выноса коммуникаций в изолированные зоны.

Ключевые принципы, которые нельзя игнорировать:

1. Поточность: сырьё и продукция не пересекаются.
2. Гигиена: гладкие поверхности, водонепроницаемые полы, отсутствие пыли.
3. Модульность: возможность расширения без перестройки.
4. Нормативность: соответствие СН 124-72, ВНТП 36-92 и санитарным нормам.

Следование этим правилам позволит создать объект, который не только пройдёт проверку надзорных органов, но и будет работать эффективно, обеспечивая высокое качество продукции и безопасность потребителей.
