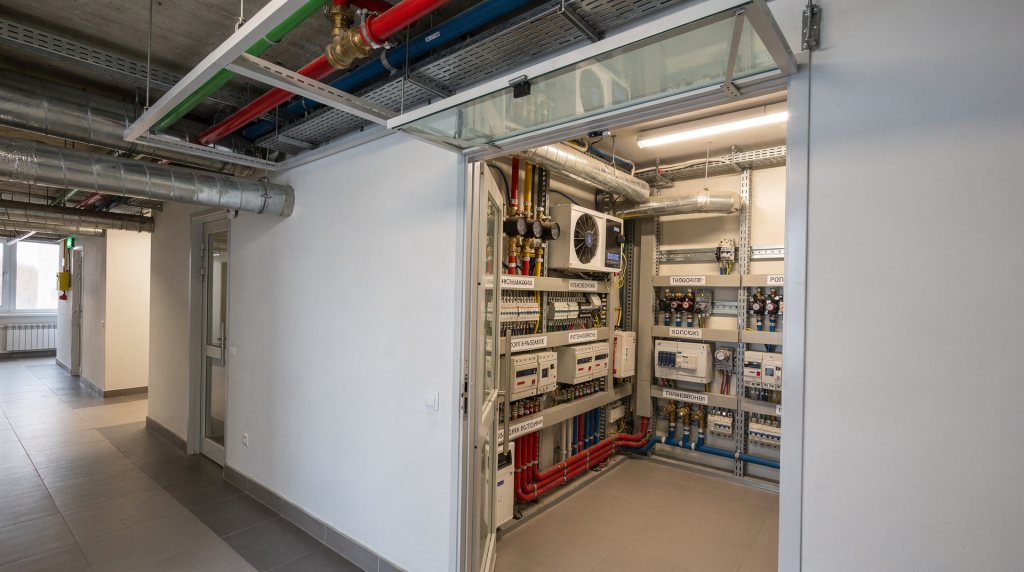

Когда на объекте одновременно работают подрядчики по водоснабжению, отоплению, вентиляции и электрике, а общего сводного плана нет — жди беды. Воздуховод перекрывает доступ к щиту, труба отопления упирается в кабельный лоток, а венткамера оказывается без дренажа. Это не гипотетические страхи, а реальность, с которой сталкиваешься при запуске производственных линий и модернизации цехов. Правильная увязка инженерных сетей — не про эстетику чертежей, а про работоспособность здания, безопасность и возможность обслуживать системы без демонтажа соседних конструкций.
Почему инженерные сети нужно увязывать сразу
Все системы в здании взаимозависимы. Вентиляция требует объёмных воздуховодов и камер, отопление — магистралей и приборов, электрика — щитов, кабельных трасс и точек освещения, вода — вводов, насосных, узлов учёта и сантехнических точек. Если их не согласовать на стадии проекта, на монтаже начинаются пересечения, нехватка высоты, невозможность открыть люк ревизии или заменить фильтр, не демонтируя кусок воздуховода. На одном из складов, который мы переоснащали, воздуховоды диаметром 800 мм прошли ровно над зоной погрузки — высота подъёма вил погрузчика оказалась ограничена, и пришлось перетрассировать всю ветку, теряя время и деньги.
Особенно критично это для промышленных, складских и коммерческих объектов, где действуют жёсткие требования по температуре, влажности, санитарии и пожарной безопасности. Ошибка в увязке там часто означает не просто неудобство, а остановку части помещений или потерю функциональности целой зоны. Например, в цехе розлива премиальной водки венткамера была спроектирована без учёта подвода воды для периодической мойки — пришлось прокладывать дополнительную магистраль через уже готовые помещения, нарушая чистоту отделки.
Что входит в инженерные сети здания
Ниже — базовый набор систем, который обычно приходится согласовывать в одном проекте. На практике к ним почти всегда добавляются канализация, слаботочные сети, пожарная сигнализация, дымоудаление, автоматика и диспетчеризация — именно они создают дополнительные ограничения при компоновке.
| Система | Основная задача | Что чаще всего мешает при увязке |
|---|---|---|
| Водоснабжение | Подача холодной и горячей воды | Пересечения с воздуховодами, нехватка места под стояки и узлы учета |
| Отопление | Поддержание температуры | Конфликт трасс с вентиляцией и технологическим оборудованием |
| Вентиляция | Приток и удаление воздуха | Крупные воздуховоды, шум, необходимость проходов через перекрытия |
| Электрика | Питание оборудования и освещения | Перегрузка щитов, пересечения с мокрыми зонами, доступ к кабельным трассам |
Когда в одном проекте сходятся все эти системы, важно помнить: канализация часто требует уклонов, которые «съедают» высоту подвесных потолков, а слаботочные лотки не должны идти вплотную к силовым кабелям. Игнорирование таких мелочей приводит к тому, что на этапе пусконаладки выясняется: датчик пожарной сигнализации висит в мёртвой зоне за воздуховодом, а кабель диспетчеризации проложен рядом с греющейся трубой отопления.
Как проходит правильная увязка инженерных систем
1. Сначала определяют требования здания
Проектирование начинают не с трассировки, а с чёткого понимания задач объекта: какие функции у помещений, режим работы, количество людей, наличие технологического оборудования, нужна ли повышенная влажность или, наоборот, сухой режим, где располагаются мокрые зоны, каковы требования по температуре и воздухообмену. Для склада, производственного корпуса и административного здания набор решений будет разным. Ошибка многих заказчиков — пытаться повторить типовой проект без учёта конкретного сценария эксплуатации. Например, в складе с высотным хранением критично сохранить каждый сантиметр вертикального пространства, а в цехе с влажной уборкой — обеспечить защиту электрики от брызг.
2. Формируют общую планировочную схему
На этом этапе проектировщики раскладывают по зданию все крупные элементы: вводы, шахты, венткамеры, щитовые, технические помещения, насосные, тепловой пункт, санузлы, стояки и магистральные трассы. Это позволяет увидеть, где сети пойдут по основному маршруту, а где потребуются обходы. Из опыта: при модернизации производственного корпуса мы сначала нанесли на план все существующие колонны, балки и проёмы, и только потом начали компоновать воздуховоды и трубопроводы — это спасло от десятка пересечений.
Именно здесь важно заранее заложить:
- достаточные высоты в коридорах, техзонах и подвалах;
- шахты и проемы для вертикальных коммуникаций;
- доступ к запорной арматуре и обслуживаемым узлам;
- зоны, где инженерные сети не должны пересекаться с технологическим оборудованием.
3. Согласуют приоритеты между системами
Если места мало, необходимо понимать, какая сеть главнее в конкретной зоне. В помещении с жёсткими требованиями к воздухообмену вентиляция может иметь приоритет по трассировке, а отопление придётся переводить на другой уровень или менять способ разводки. В узких технических коридорах электрика и слаботочка часто размещаются отдельно от трубопроводов, чтобы сохранить доступ и снизить риски. На одном объекте мы сознательно подняли магистрали отопления под потолок, уступив нижний ярус кабельным лоткам — это упростило обслуживание и исключило нагрев кабелей.
4. Проверяют пересечения и обслуживание
Хорошая увязка — это не только отсутствие пересечений на плане. Нужно проверить, можно ли реально смонтировать оборудование, открыть дверцу щита, заменить фильтр, демонтировать участок воздуховода, слить воду из системы или добраться до крана без перекрытия половины помещения. Я не раз сталкивался с тем, что на бумаге всё выглядело идеально, а на объекте монтажники не могли вставить ключ в задвижку, потому что рядом проходил лоток с кабелями. Поэтому правило простое: любая единица оборудования должна иметь вокруг себя зону обслуживания, проверенную натурно или в 3D-модели.
Главные принципы увязки воды, отопления, вентиляции и электрики
Принцип 1. Сначала крупное, потом мелкое
В первую очередь размещают крупные и жёсткие по габаритам элементы: воздуховоды, теплотрассы, магистрали, щиты, венткамеры. Затем под них подстраивают более компактные коммуникации. Если начать наоборот, крупные системы потом почти всегда «не влезают». Это как при компоновке склада: сначала ставят стеллажи и определяют проезды для техники, а уже потом прокладывают инженерные сети по оставшемуся пространству. Попытка втиснуть воздуховод 1000×500 мм в уже забитый кабелями и трубами коридор почти гарантированно ведёт к переделкам.
Принцип 2. Разделяйте мокрые и электрические зоны
Трубопроводы, узлы воды, дренажи и насосное оборудование не должны создавать риск для щитов и кабельных трасс. Если пересечение неизбежно, нужно предусматривать защиту, герметизацию, дренаж и безопасный доступ к обслуживанию. Это особенно важно в подвалах, санузлах, насосных и на техэтажах. На одном производстве щитовая оказалась прямо под трубой холодного водоснабжения — при первом же конденсате и коррозии фитинга вода попала на вводной автомат. Последствия — короткое замыкание и остановка линии. После этого мы всегда требуем, чтобы над электрощитами не проходили никакие мокрые коммуникации, либо монтировали защитные поддоны.
Принцип 3. Учитывайте обслуживание
Любой фильтр, клапан, насос, автомат, датчик, счётчик или привод должен быть доступен без разборки соседних систем. На бумаге это часто забывают, а на объекте сталкиваются с тем, что замена одного элемента требует остановки целого узла. Например, чтобы почистить фильтр грубой очистки на вводе воды, приходилось демонтировать секцию воздуховода — это ненормально. Правильная компоновка подразумевает, что к каждому обслуживаемому элементу можно подойти, снять крышку, выкрутить деталь и произвести ремонт, не нарушая работу смежных систем.
Принцип 4. Не экономьте на технических помещениях
Слишком маленькие венткамеры, узкие коридоры и «втиснутые» щитовые почти всегда приводят к проблемам. В инженерии площадь под обслуживание часто важнее, чем ещё один квадратный метр полезной зоны. Когда мы проектировали складской комплекс, заказчик хотел максимально увеличить зону хранения, урезав техпомещения. В итоге венткамера получилась такой тесной, что монтажники не могли развернуть секцию воздуховода, а замена фильтров превратилась в акробатический этюд. Пришлось расширять помещение за счёт склада — потеря времени и денег на переделку.
Типовые ошибки при согласовании инженерных сетей
- проектируют вентиляцию, не оставляя места под воздуховоды и ревизию;
- разводят отопление, не проверив пересечение со стояками и кабельными трассами;
- ставят электрощиты в зонах с повышенной влажностью или без нормального доступа;
- не закладывают отверстия и гильзы в перекрытиях заранее;
- забывают про уклоны труб и дренаж;
- не учитывают высоты подвесных потолков и фальшполов;
- не проверяют, как оборудование будут доставлять, монтировать и менять;
- делают проект «по отдельности» для каждого раздела без общей координации.
Отдельно выделю ситуацию, когда гильзы и проходки не закладывают в монолит на этапе бетонирования. Потом приходится алмазным бурением делать отверстия в уже готовых перекрытиях, что дорого, шумно и не всегда возможно без ущерба для несущей способности. А уклоны канализации, забытые в проекте, приводят к тому, что трубы прокладывают с контруклоном, и стоки не уходят самотёком — потом это выливается в постоянные засоры.
Практический порядок действий для заказчика
Если вы не проектировщик, но хотите контролировать результат, удобнее идти по понятному алгоритму. Этот чек-лист родился из многократного согласования проектов с подрядчиками и помогает не упустить критичные моменты.
Пошаговый блок
- Зафиксируйте назначение здания и режим работы помещений.
- Составьте список всех инженерных систем, которые точно нужны.
- Определите помещения, где есть ограничения по температуре, влажности, шуму и санитарии.
- Попросите показать сводную схему всех сетей в одном масштабе.
- Проверьте, где проходят основные магистрали и не конфликтуют ли они друг с другом.
- Сравните высоты чистых потолков и реальные габариты оборудования.
- Уточните, как обеспечен доступ к узлам обслуживания.
- Проверьте, предусмотрены ли проходки, гильзы, закладные и места под крепления.
- Отдельно согласуйте точки подключения и вводы.
- Убедитесь, что проект увязан с архитектурой и конструкциями, а не существует отдельно от них.
На что особенно смотреть в разных типах зданий
| Тип здания | Что важно в первую очередь | Частая проблема |
|---|---|---|
| Склад | Температурный режим, простота обслуживания, минимизация лишних трасс | Инженерные сети мешают стеллажам и погрузочной технике |
| Производственный корпус | Воздухообмен, технологическая логика, санитарные требования | Вентиляция не стыкуется с оборудованием и рабочими зонами |
| Офисно-административное здание | Комфорт, акустика, удобство размещения стояков и щитов | Шумные или заметные инженерные элементы портят планировку |
| Объект с мокрыми зонами | Вода, дренаж, защита электрики | Протечки и сложный доступ к арматуре |
Для склада особенно критично не перекрывать воздуховодами и трубами зоны движения погрузчиков и не уменьшать высоту проездов. На одном объекте мы специально вынесли магистрали отопления на наружные стены, чтобы сохранить центральный пролёт свободным. В производственных корпусах часто забывают, что вентиляционные решётки не должны находиться прямо над рабочими местами, иначе сквозняки делают труд невозможным. В офисах же важно прятать шумные венткамеры подальше от переговорных и кабинетов, а стояки прокладывать в зонах, где они не будут мешать перепланировкам.
Как понять, что проект увязан хорошо
Хороший проект инженерных сетей обычно узнаётся по нескольким признакам:
- системы не мешают друг другу в ключевых узлах;
- везде есть доступ к обслуживаемым элементам;
- нет случайных пересечений и «колхозных» обходов;
- высоты помещений подтверждены расчётом и компоновкой;
- вводы, шахты и технические помещения логично размещены;
- монтажники не должны «додумывать» схему на площадке;
- для каждого участка понятно, как его ремонтировать и отключать.
Если на стадии чертежей уже видно, что часть узлов будет невозможно обслуживать, это почти всегда плохой знак. Переделка на стройке стоит дороже любого нормального согласования на этапе проекта. Я всегда советую заказчикам пройтись по плану вместе с будущим эксплуатационщиком: он сразу скажет, где ему будет неудобно работать, и это сэкономит массу нервов.
Чек-лист для быстрой проверки
Перед запуском проекта или перед его согласованием пройдитесь по этому списку:
- все инженерные системы показаны на одной общей компоновке;
- есть понятные трассы для воды, отопления, вентиляции и электрики;
- согласованы высоты, отметки и проходы;
- предусмотрены зоны обслуживания;
- нет конфликтов с несущими конструкциями;
- учтены санитарные и пожарные ограничения;
- есть места под оборудование, щиты, венткамеры и узлы учёта;
- решены проходки через стены и перекрытия;
- понятна логика отключения и ремонта;
- проект можно реально смонтировать без демонтажа соседних систем.
FAQ
Можно ли сначала сделать архитектуру, а инженерные сети потом?
Можно, но только если архитектура сразу учитывает технические зоны, шахты, высоты и места под оборудование. Если этого нет, инженерия начнёт конфликтовать с планировкой. На практике часто бывает наоборот: красивая архитектурная концепция не оставляет места для воздуховодов, и потом приходится либо уменьшать сечения, либо жертвовать дизайном. Лучше закладывать техзоны на ранних стадиях.
Что важнее при увязке: вентиляция или отопление?
Единого ответа нет. В одних помещениях приоритет у вентиляции, в других — у отопления или электрики. Решение зависит от назначения помещения, норм и габаритов оборудования. Например, в цехе с тепловыделениями от печей главное — удалить избыточное тепло и подать свежий воздух, поэтому вентиляция диктует трассировку. В административной части здания, наоборот, отопление может быть важнее для комфорта, а воздуховоды можно пустить по менее заметным зонам.
Почему инженерные сети лучше проектировать в одной модели?
Потому что так проще увидеть пересечения, нехватку места и проблемы обслуживания ещё до стройки. На бумажных отдельных разделах такие ошибки часто не видны. Когда мы перешли на BIM-моделирование, количество коллизий на монтаже сократилось в разы: в 3D сразу видно, что воздуховод упирается в балку, а кабельный лоток пересекает трубу.
Нужно ли учитывать обслуживание, если объект небольшой?
Да. Даже на небольшом объекте фильтр, кран, щит или насос могут оказаться недоступными, и тогда любая поломка превращается в демонтаж отделки или части коммуникаций. Представьте: в маленькой котельной задвижка на подающем трубопроводе оказывается зажатой между стеной и насосом — чтобы её перекрыть, нужно слить систему и сдвинуть насос. Это недопустимо ни для какого объекта.
Что чаще всего забывают заказчики?
Они чаще всего недооценивают места под венткамеры, щитовые, проходки, уклоны труб и доступ к узлам обслуживания. Именно это потом создаёт самые дорогие переделки. Ещё один бич — забывают про доставку крупногабаритного оборудования: венткамеру собирают, а потом выясняется, что в дверной проём не проходит секция воздуховода или чиллер. Поэтому всегда проверяйте монтажные проёмы и пути транспортировки.
Инженерные сети работают хорошо только тогда, когда их проектируют как единую систему, а не как набор отдельных разделов. Чем раньше вода, отопление, вентиляция и электрика будут увязаны между собой, тем проще построить здание, запустить его без сюрпризов и потом нормально эксплуатировать.
