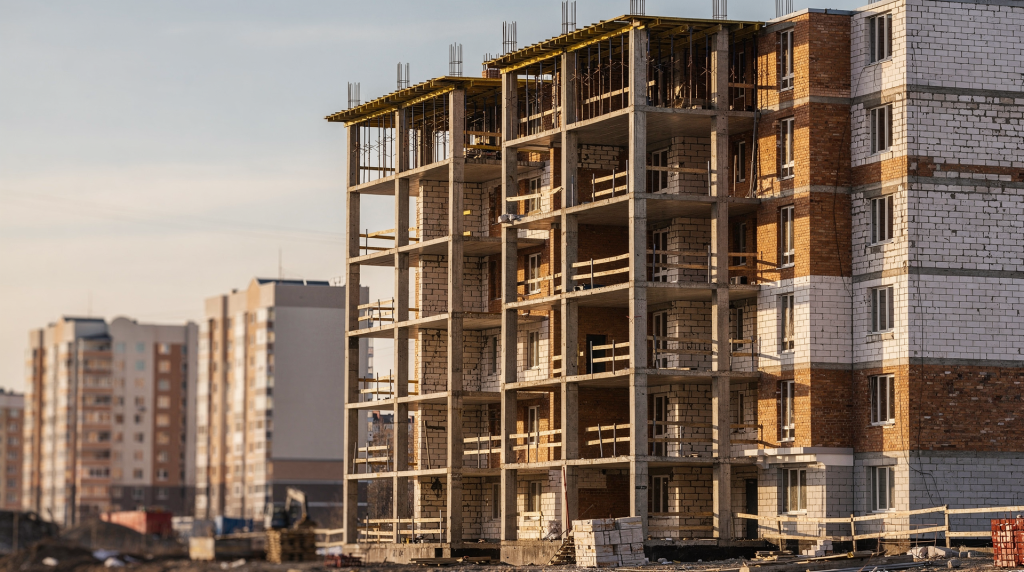

Каркас, стены и перекрытия: из чего складывается конструктив здания

Когда смотришь на коробку будущего цеха или ангара, первое, что оцениваешь, — это конструктив. Именно от него зависит, выдержит ли здание паспортную нагрузку мостового крана, не поведёт ли стены от перепада температур и не придётся ли через пару лет латать трещины по всей плоскости фасада. Конструктив здания — это совокупность несущего каркаса и ограждающих элементов, через которые все силовые воздействия (собственный вес, оборудование, люди, снег, ветер) собираются и передаются на грунт. Каждый элемент работает строго по назначению: одни держат сжатие и изгиб, другие — защищают от внешней среды.

Что такое конструктив здания и зачем он нужен

В стройке словом «конструктив» часто обозначают просто несущую систему, но по факту оно охватывает гораздо больше. Это все элементы, которые формируют объём здания и обеспечивают его нормальную работу в заданных условиях. Все конструктивные элементы делятся на две фундаментальные группы: несущие и ограждающие.

Несущие конструкции — скелет здания. Их задача — воспринимать любые силовые нагрузки: статические от собственного веса, динамические от работающих кранов и вибрирующих машин, а также ветер и снеговой покров. Всё это они собирают и через фундаменты отдают в грунт. Если несущий каркас спроектирован с ошибкой, здание просто не сможет существовать: оно деформируется или разрушится. К несущим элементам относят фундаменты, колонны, столбы, пилоны, несущие стены, балки, фермы перекрытий и крыш.

Ограждающие конструкции — это защитный барьер. Они не участвуют в передаче основных нагрузок на основание (за исключением случаев, когда стена одновременно несущая), но создают внутренний климат: удерживают тепло, отсекают уличный шум, предохраняют от влаги и ветра. К ним причисляют наружные и внутренние ненесущие стены, оконные и дверные заполнения, междуэтажные перекрытия как разделители этажей, кровельные покрытия и элементы кровли.

На практике границы не всегда жёсткие. В промышленном кирпичном здании стена часто работает сразу и как несущая (держит плиты перекрытия), и как ограждающая. В современном складе с металлокаркасом эти функции чётко разделены: колонны несут всю нагрузку, а стены из сэндвич-панелей только закрывают проёмы и держат утеплитель. Такое разделение даёт гибкость планировок и упрощает модернизацию.

Ключевые функции конструктива

Силовая устойчивость. Способность сохранять форму и положение под любыми расчётными нагрузками без разрушения.
Геометрическая неизменяемость. Система должна быть достаточно жёсткой, чтобы не «плыть» постепенно под собственным весом или не раскачиваться чрезмерно под ветром. На складах с высокими стеллажами малейший крен каркаса может сделать невозможной работу погрузчиков.
Долговечность. Материалы и узлы обязаны сопротивляться старению, коррозии, циклам замораживания-оттаивания и температурным расширениям на протяжении нормативного срока службы — от 20 до 100+ лет в зависимости от класса здания.
Огнестойкость. Несущие конструкции должны сохранять несущую способность при пожаре заданное время. Для производственного цеха с горючими материалами это критично: потеря целостности балок через 15 минут против требуемых 60 может привести к обрушению всей секции.
Тепло- и звукоизоляция. Ограждающие элементы обеспечивают комфортные условия внутри. В пищевом производстве, например, важна не только температура, но и отсутствие мостиков холода, чтобы избежать конденсата.

Несущий каркас: фундамент, колонны и перекрытия

Несущий каркас — это основа, на которую нанизывается всё остальное. В промышленном строительстве, где пролёты часто достигают 24–30 метров, высота потолка 12–15 метров и работают мостовые краны, каркас выполняет ключевую роль. Именно он позволяет получить свободное внутреннее пространство без лишних перегородок и при необходимости переставлять лёгкие стены, не затрагивая статику здания.

Фундаменты: связь с грунтом

Фундамент — первый и самый ответственный элемент. Он принимает все нагрузки от каркаса и равномерно передаёт их на грунт. Если на этом этапе допустить просчёт, здание может получить неравномерную осадку, крен или разрушение узлов. На моей памяти объект с тяжёлыми прессами на слабом основании через год «поплыл» на 12 см — пришлось подводить сваи уже под готовое здание, а это огромные затраты.

В промышленном строительстве применяют несколько типов фундаментов:

Сборные. Блоки, подушки, стаканы под колонны. Монтируются быстро, но требуют идеально выверенной подготовки основания и точности установки. Хороши для типовых складов и ангаров.
Монолитные. Железобетонные ленты и плиты, которые заливают прямо на площадке. Дают высокую жёсткость и равномерность распределения нагрузок. Незаменимы под оборудование с динамическими нагрузками — дробилки, компрессоры.
Свайные. Используются на слабых, насыпных или просадочных грунтах, когда нужно передать нагрузку на глубокие плотные слои. Часто комбинируются с монолитным ростверком.

Выбор фундамента диктуется геологией участка, общим весом здания и наличием вибрирующего оборудования. Для склада обычно достаточно сборного или монолитного ленточного, для цеха с кранами грузоподъёмностью 20–50 тонн — уже свайное поле или массивная плита.

Колонны: вертикальные опоры

Колонны — главные вертикальные несущие элементы. Они принимают нагрузки от перекрытий, кровли, стен и подкрановых балок и передают всё вниз. По материалу колонны делятся на железобетонные и стальные.

Железобетонные колонны массово применяются в промышленных зданиях.

Колонны без консолей — для бескрановых зданий с пролётами до 36 м и высотой до 14,4 м. Обычно квадратного или прямоугольного сечения. Просты в монтаже, долговечны.
Двухветвевые колонны — для зданий высотой 10,8–18,0 м, оборудованных мостовыми кранами грузоподъёмностью до 50 т. Двухветвевая конструкция (два вертикальных ствола, соединённых распорками) лучше работает на внецентренное сжатие от подкрановых нагрузок. Шаг крайних колонн — 6 или 12 м, средних — только 12 м.

Металлические (стальные) колонны предпочтительны для большепролётных зданий и высотных складов, где важны малый собственный вес и скорость монтажа. С ними можно перекрыть пролёты до 60 м без промежуточных опор.

При проектировании крайне важна привязка колонн к координационным осям. Геометрические оси сечения колонн (за исключением примыкающих к температурным швам) совмещают с поперечными осями — это «нулевая привязка». В местах температурных швов ставят парные колонны: ось шва совпадает с поперечной осью, а оси самих колонн смещают от неё на 500 мм. Зачем? Чтобы между колоннами образовался зазор, позволяющий блоку здания свободно расширяться или сужаться. Для колонн сечением 400×400 мм также делают нулевую привязку, но с вставкой 500 мм. В металлическом каркасе при продольном температурном шве колонны ставят в один ряд, а ферма одного из пролётов получает подвижное опирание.

Перекрытия и крыши: горизонтальные элементы

Горизонтальные конструкции — плиты, балки, фермы — воспринимают собственный вес, снег, людей и подвесное оборудование, после чего передают усилия на колонны.

Типы перекрытий:

Железобетонные плиты — сборные или монолитные. Обеспечивают высокую жёсткость и отличную огнестойкость. Часто используются в многоэтажных производственных корпусах.
Металлические фермы — незаменимы для больших пролётов. Легче железобетона, позволяют создавать скатные и плоские кровли сложной формы. На складах и в ангарах именно фермы формируют контур крыши.
Сэндвич-панели — в роли покрытия в сочетании с металлическим каркасом. Монтаж быстрый, теплоизоляция уже в составе панели, но требуется точный расчёт несущей способности профилированного листа.

Важный нюанс: в зданиях с металлическим каркасом при продольных температурных швах ферма одного из пролётов должна опираться подвижно — на катки или скользящие опоры, чтобы вся конструкция могла дышать без появления дополнительных напряжений.

Стены здания: несущие и ограждающие решения

Стены в современном строительстве выполняют двойную работу. В бескаркасных зданиях они сами держат перекрытия; в каркасных — служат лишь ограждением. На промышленных объектах с металлическим или железобетонным каркасом стены почти всегда ограждающие: они не несут веса кровли, а только закрывают проёмы между колоннами.

Ограждающие стены (навесные)

Навесные стены крепятся к колоннам или ригелям и передают свой вес на каркас, а не на фундамент. Это самый распространённый вариант для складов, ангаров и производственных корпусов.

Материалы:

Сэндвич-панели (металл—утеплитель—металл). Быстрый монтаж, отличная теплоизоляция, аккуратный внешний вид. Толщина подбирается по теплотехническому расчёту — для отапливаемого цеха в центральном регионе обычно хватает 100–120 мм минваты или ППУ.
Профнастил — бюджетный вариант, но без дополнительного утепления использовать его можно только для холодных складов. При утеплении изнутри нужно внимательно считать точку росы.
Кирпич и блоки — в каркасных зданиях применяются реже, чаще в тех случаях, когда нужна повышенная звукоизоляция или локальная огнестойкость (например, стена вокруг трансформаторной подстанции внутри цеха).

При проектировании важно правильно привязать наружные стены к осям. Если плиты покрытия опираются непосредственно на стены, внутреннюю плоскость стены смещают от продольной оси внутрь здания на 150 мм для стен из крупных блоков и на 130 мм для кирпичных. Если на стены опираются балки и фермы, смещение увеличивают до 300 мм (блочная стена 400 мм) или 250 мм (кирпичная 380 мм). Эти отступы нужны, чтобы создать опорную зону для конструкции и обеспечить жёсткое соединение.

Несущие стены (бескаркасные здания)

В бескаркасной схеме стены сами воспринимают вес перекрытий и кровли. Такое решение характерно для малоэтажного строительства, частных домов и небольших промышленных зданий с пролётами не более 6–9 м.

Особенности:

Толщина. Зависит от высоты и нагрузки. Для промышленного корпуса стена может достигать 400–600 мм. В кирпичном исполнении это, как правило, 380 или 510 мм с учётом швов и утеплителя.
Ограничения пролётов. Без дополнительного каркаса пролёты жёстко ограничены, что делает бескаркасную схему неудобной для крупных цехов и складов.
Долговечность. Кирпичные и блочные стены служат 100 и более лет, однако темпы их возведения заметно ниже, чем у металлокаркаса с сэндвич-панелями.

Температурные швы в стенах

В длинных зданиях (более 100 м) стены и перекрытия летом расширяются, зимой сжимаются. Если не сделать разрывов, в кладке или бетоне появятся трещины. Поэтому устраивают температурные швы.

Основные правила:

Ось шва совпадает с поперечной разбивочной осью.
В местах швов ставят парные колонны, а оси колонн смещают от координационной оси на 500 мм.
Продольные температурные швы делают на двойных колоннах со вставкой между осями 500, 1000 или 1500 мм.

Шов разрезает здание на независимые блоки, каждый из которых может двигаться свободно, не создавая напряжений в соседних частях. Без таких швов даже усиленное армирование не всегда спасает — видел объекты, где в глухой стене ангара длиной 200 м трещина шла на всю высоту.

Типы конструктивных схем и классификация зданий

Конструктивная схема определяет, как элементы взаимодействуют между собой и как распределяются усилия. Выбор схемы зависит от назначения объекта, требуемых размеров, нагрузок и материала.

Классификация промышленных зданий

Промышленные здания делятся на четыре основные группы:

Производственные — цеха, заводы, лаборатории.
Энергетические — электростанции, подстанции.
Транспортно-складские — склады, депо, терминалы.
Вспомогательные — административно-бытовые корпуса, столовые, гаражи.

По классам долговечности и огнестойкости различают:

I класс — повышенные требования (долговечность не менее 100 лет).
II класс — стандартные (не менее 50 лет).
III класс — минимальные (не менее 20 лет).

Материал несущих конструкций диктует тип каркаса: железобетонный (сборный, сборно-монолитный, монолитный), стальной, либо кирпичные стены с покрытием по железобетонным, металлическим или деревянным конструкциям. На практике сейчас чаще всего комбинируют: железобетонный фундамент и стальной каркас.

Конструктивные схемы по расположению опор

Ячечная схема. Опоры расположены сеткой — колонны по периметру и внутри. Подходит для зданий с множеством перегородок, например, для многоэтажных административно-производственных корпусов, где требуется гибкая нарезка помещений.
Пролётная схема. Опоры только по продольным стенам, внутри — свободное пространство. Идеальна для складов и цехов с мостовыми кранами, где важна сквозная логистика.
Зальная схема. Опоры исключительно по периметру, внутри — абсолютно чистое поле. Применяется для ангаров, спортивных сооружений, аэропортов. Позволяет полностью менять расстановку оборудования.
Комбинированная схема. Сочетает ячеистые и пролётные участки. Часто встречается, когда в одном здании нужно совместить производственную зону с административным блоком.

Конструктивные схемы по этажности

Одноэтажные — самый распространённый тип для промышленности. Позволяют ставить тяжёлое оборудование, краны, делать пролёты 24–48 м. Не ограничивают высоту складирования.
Многоэтажные — применяют, когда участок земли ограничен или технология требует вертикальной организации (пищевые производства, фармацевтика). Здесь уже нужны перекрытия, рассчитанные на динамические нагрузки и вибрацию.
Смешанная этажность — комбинация одноэтажной и многоэтажной секций в одном объёме. Например, высотный склад с одноэтажной экспедицией.

Температурные и деформационные швы: защита от разрушения

Швы — не архитектурный декоративный элемент, а вынужденная мера, предотвращающая разрушение здания от внешних воздействий. Без них длинные корпуса просто разорвало бы при сезонных перепадах температуры.

Температурные швы

Температурные швы разрезают здание на независимые блоки, давая каждому свободу температурных деформаций.

Правила устройства:

Ось шва совпадает с поперечной разбивочной осью.
В месте шва — парные колонны, их оси смещены от координационной оси на 500 мм.
Продольные швы устраивают на двойных колоннах со вставкой между осями 500, 1000 или 1500 мм.
В металлическом каркасе при продольном шве колонны ставят в один ряд, а примыкающую ферму одного пролёта опирают подвижно.

Расстояния между швами для отапливаемых зданий с железобетонным каркасом:

между поперечными деформационными швами — до 174 м;
между продольными швами — до 144 м.

Если длина превышена, врезают дополнительные швы. На практике я всегда закладываю шов с небольшим запасом — лучше разбить здание на блоки по 130–140 м, чем потом бороться с трещинами.

Деформационные швы

Деформационные швы, помимо температуры, компенсируют неравномерную осадку основания, сейсмические воздействия и вибрации от оборудования. Поэтому их проектируют с учётом направления всех внешних силовых и несиловых воздействий.

Принципы:

Конструктивные узлы рассчитывают на ожидаемые величины деформаций.
В продольных деформационных швах привязку колонн к осям выполняют так же, как для колонн крайнего продольного ряда.
Колонны средних рядов располагают симметрично относительно продольных разбивочных осей.

Отдельное внимание — герметизации шва. Если оставить просто зазор, в него пойдёт вода, холод и шум. Применяют эластичные уплотнители, гидроизоляционные ленты и термовкладыши.

Особенности конструктива для разных типов зданий

Конструктив адаптируют под конкретные задачи. Универсального решения нет — склад, горячий цех и торговый павильон предъявляют совершенно разные требования.

Склады и ангары

Основные требования: большие свободные пролёты (30–50 м), высота под стеллажи до 15–20 м и минимум внутренних опор.

Конструктивная схема — пролётная или зальная. Материал: металлический каркас или сборный железобетон. Стены: навесные сэндвич-панели или профилированный лист с утеплителем. Кровля: металлические фермы с рулонным покрытием или сэндвич-панелями.

Нюансы:

В северных регионах критически важен расчёт снеговой нагрузки — фермы могут потребовать усиления нижнего пояса.
При наличии мостовых кранов необходимы двухветвевые колонны и усиленные подкрановые балки.
Температурные швы обязательны, если длина превышает 144 м (продольные) или 174 м (поперечные).

Производственные цеха

Здесь добавляются динамическая нагрузка, агрессивная среда и строгие противопожарные нормы.

Схема часто ячеистая или комбинированная, с внутренними опорами для поддержки оборудования. Материал: железобетонный каркас (монолитный или сборный) — он даёт высокую огнестойкость и лучше гасит вибрации. Стены: кирпич, блоки или сэндвич-панели с повышенной тепло- и звукоизоляцией. Кровля: железобетонные плиты или металлические фермы с рулонной гидроизоляцией.

Важные моменты:

Фундаменты должны быть усилены с учётом динамического коэффициента оборудования. Под прессы или дробилки часто заливают отдельные виброизолированные плиты.
В крановых пролётах — двухветвевые колонны.
Температурные швы необходимы, особенно в горячих цехах, где перепады температур могут быть экстремальными.

Коммерческие и общественные здания

На первый план выходят эстетика, комфорт и гибкость планировок.

Конструктивная схема чаще ячейковая, с сеткой колонн 6×6 или 9×9 м. Материал: металлический или железобетонный каркас, иногда кирпичные стены. Навесные фасадные системы — вентилируемые фасады, стекло, керамогранит. Кровля: плоская или скатная с современной гидроизоляцией.

Нюансы:

Точность привязки колонн к осям критична для фасада: смещение на 10 мм может испортить геометрию облицовки.
Температурные швы маскируют декоративными накладками и компенсаторами.

Типовые ошибки и важные нюансы при проектировании

Даже небольшие просчёты в конструктиве могут обернуться серьёзными последствиями. Вот ошибки, с которыми я сталкивался неоднократно.

Ошибка 1: Неправильная привязка колонн к осям

Проблема: колонны в зоне температурного шва смещены не на 500 мм, а, скажем, на 350. В результате зазор между блоками недостаточен, при первом же летнем расширении конструкции упираются друг в друга, появляются трещины в стенах и деформации узлов.

Решение: в местах температурных швов ставить парные колонны строго со смещением их осей на 500 мм от оси шва. Для колонн 400×400 мм использовать нулевую привязку с вставкой 500 мм.

Ошибка 2: Отсутствие температурных швов в длинных зданиях

Проблема: корпус длиной 180 м без поперечных швов. Через пару лет после сдачи — веер трещин в бетонном полу, стыках панелей и кровле.

Решение: устраивать температурные швы с шагом не более 174 м (поперечные) и 144 м (продольные) для отапливаемых железобетонных зданий. В металлическом каркасе обязательно обеспечивать подвижное опирание фермы одного пролёта.

Ошибка 3: Неправильное опирание перекрытий на стены

Проблема: плиты покрытия уложены на стены без необходимых смещений. Опирание получается недостаточным, узел не держит горизонтальные усилия.

Решение: при непосредственном опирании плит отодвигают внутреннюю поверхность стены от продольной оси на 150 мм (блоки) или 130 мм (кирпич). При опирании балок и ферм — на 300 мм для блочных стен 400 мм и на 250 мм для кирпичных 380 мм.

Ошибка 4: Использование неподходящих колонн для крановых зданий

Проблема: в здании с мостовыми кранами 30 т поставлены простые колонны без консолей. Под нагрузкой колонны начинают трескаться.

Решение: для зданий высотой 10,8–18,0 м и кранами до 50 т применять только двухветвевые железобетонные колонны. Шаг крайних колонн 6 или 12 м, средних — 12 м.

Ошибка 5: Игнорирование функционального зонирования

Проблема: взрывопожароопасный участок размещён с наветренной стороны, и при аварии продукты горения накрывают соседний цех.

Решение: опасные объекты размещать с подветренной стороны от остальных зданий, учитывая розу ветров. Грузовые потоки и транспортные въезды выводить с противоположной стороны от основных входов для людей.

Чек-лист: Как проверить конструктив здания

Этот чек-лист поможет быстро оценить качество проекта или текущего состояния здания. Пункты основаны на типовых нормах и реальном опыте обследований.

1. Несущий каркас

Фундаменты рассчитаны на все нагрузки: собственный вес, оборудование, снег, ветер.
Колонны подобраны правильно: без консолей для бескрановых зданий, двухветвевые для крановых до 50 т.
Привязка колонн к осям выдержана: нулевая привязка, смещение 500 мм в местах швов.
В металлическом каркасе фермы в зоне продольных швов имеют подвижное опирание.

2. Стены и перекрытия

Стены привязаны к осям с требуемыми отступами (150/130 мм для плит, 300/250 мм для балок).
Температурные швы устроены с соблюдением максимальных расстояний (до 174 м поперечные, до 144 м продольные).
Перекрытия и кровля рассчитаны на снеговые и ветровые нагрузки.
Огнестойкость конструкций соответствует классу здания (I класс — ≥100 лет, II — ≥50, III — ≥20).

3. Безопасность и эксплуатация

Опасные объекты расположены с подветренной стороны, учтена роза ветров.
Грузовые потоки и транспортные въезды отделены от пешеходных входов.
Конструктивные узлы спроектированы с учётом направления внешних силовых и несиловых воздействий.
Долговечность и огнестойкость основных конструкций соответствуют нормативному классу здания.

FAQ: Часто задаваемые вопросы о конструктиве здания

В чем разница между несущими и ограждающими стенами?
Несущие стены воспринимают нагрузку от перекрытий и крыши и передают её на фундамент. Ограждающие (в каркасных зданиях) только закрывают проёмы между колоннами и не участвуют в передаче основных усилий. На практике это легко определить: в складе из сэндвич-панелей стены можно демонтировать, и каркас устоит, а в старом кирпичном цехе — нет.

Когда обязательно нужны температурные швы?
Они обязательны, если длина отапливаемого здания с железобетонным каркасом превышает 174 м в поперечном направлении или 144 м в продольном. Для неотапливаемых и металлических каркасов расстояния могут быть меньше, и их определяют расчётом.

Какие колонны использовать для зданий с мостовыми кранами?
При высоте 10,8–18,0 м и грузоподъёмности крана до 50 т — двухветвевые железобетонные. Колонны без консолей годятся только для бескрановых пролётов до 36 м и высотой до 14,4 м.

Как правильно привязать колонны к осям в местах температурных швов?
Ставят парные колонны, ось шва совпадает с поперечной координационной осью, а оси колонн смещают от неё на 500 мм. Это даёт зазор для свободного хода блоков.

Что делать, если здание превышает допустимые расстояния между швами?
Устраивают дополнительные температурные швы с соблюдением тех же правил: ось шва по поперечной оси, парные колонны со смещением 500 мм, а в металлокаркасе — подвижное опирание фермы.

Можно ли использовать кирпичные стены в каркасном здании?
Да, они будут ограждающими. Важно правильно привязать стену: внутреннюю плоскость сместить от продольной оси внутрь на 130 мм для кирпича 380 мм или на 250 мм, если стена работает с балками.

Какие классы долговечности существуют для промышленных зданий?
I класс — не менее 100 лет, II — не менее 50, III — не менее 20. Класс выбирают на стадии проекта, он влияет на выбор материалов и антикоррозионной защиты.

Почему важно учитывать розу ветров при зонировании?
Чтобы опасные в пожарном отношении объекты стояли с подветренной стороны. Тогда при аварии огонь и дым не ветром понесёт на соседние здания, а от них.

Как проверить, правильно ли спроектирован конструктив?
Используйте чек-лист: привязка колонн, наличие и шаг температурных швов, правильный выбор колонн для крановых зданий, опирание перекрытий и соответствие огнестойкости классу здания.

Что такое «нулевая привязка» колонн?
Это когда геометрические оси сечения колонны совмещают с поперечными координационными осями. Применяется почти везде, кроме зон температурных швов. Для колонн 400×400 мм дополнительно даётся вставка 500 мм в районе шва.

Конструктив здания — это сложная, но исключительно логичная система, где каждый элемент работает на свою задачу. От правильно выбранного фундамента до точной привязки колонн — всё определяет качество проектирования и соблюдение проверенных норм. Понимание принципов работы каркаса, стен и перекрытий позволяет создавать надёжные, долговечные и безопасные объекты, которые будут спокойно служить десятилетиями.
