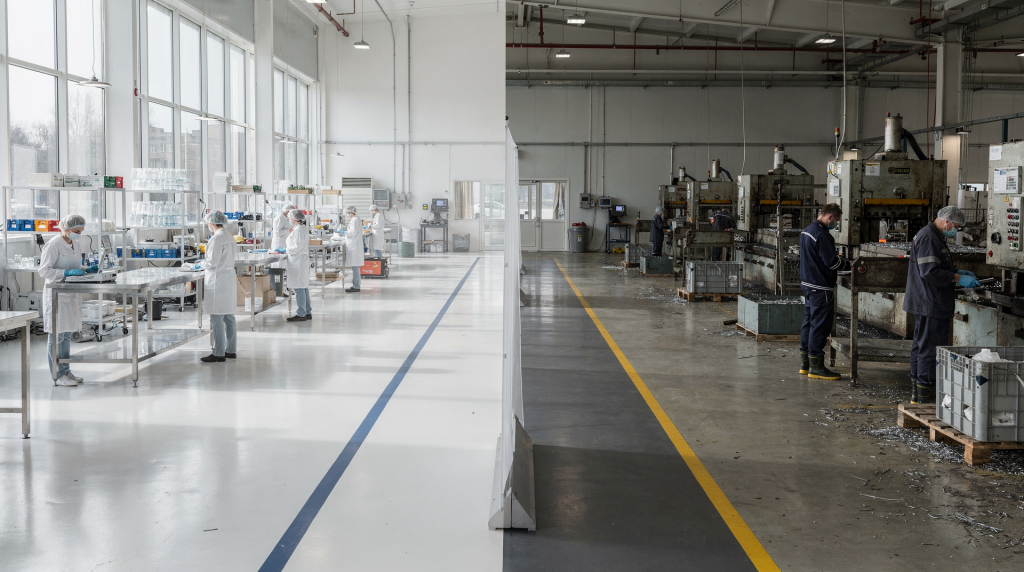

Планировка цеха: разделение чистых и грязных зон на производстве

Когда цех только проектируется или готовится к модернизации, первое, с чем приходится работать — не расстановка оборудования и не выбор отделки, а логика потоков. Грамотное разделение чистых и грязных зон закладывает физический фундамент безопасности продукта. Это не бюрократическая формальность, а инженерный барьер, который исключает контакт сырья, полуфабрикатов и готовой продукции с источниками загрязнения. На практике любое пересечение зон без контроля оборачивается либо микробиологическими рисками, либо предписаниями надзорных органов.

В основе зонирования лежит создание физических барьеров — стен, дверей, шлюзов — и процедурных ограничений, гарантирующих, что воздух, вода, персонал и материалы никогда не движутся из зоны высокого риска загрязнения в зону с высокими санитарными требованиями. Ключевой критерий работоспособности такой планировки — градиент давления: более чистые зоны должны находиться под положительным давлением относительно менее чистых, чтобы предотвращать проникновение загрязнений через щели, проемы и неплотности конструкций.

Почему зонирование критично для безопасности производства

Разделение чистых и грязных зон — это фундаментальный принцип, который одинаково жестко работает и на пищевом производстве, и на фармацевтическом участке. Его суть — создание физических и процедурных барьеров между зонами с разными уровнями санитарных требований. Задача проста: не дать перекрестному загрязнению ни единого шанса.

За годы запуска линий розлива и модернизации цехов я не раз видел, к чему приводят ошибки в зонировании. Попадание патогенов в готовый продукт, порча партий сырья, штрафы и остановка отгрузок — это лишь верхушка айсберга. Гораздо глубже сидит системная проблема: планировка не обеспечивает поточность технологического процесса и не исключает попадания отходов обработки в полуфабрикат или готовую продукцию. Поэтому зонирование — это не столько про стены, сколько про логистику внутри здания.

Основные риски при отсутствии зонирования

Основополагающий принцип зонирования — организация однонаправленного потока от грязных зон к чистым. Это касается движения персонала, материалов, оборудования и даже воздушных масс. Если на этапе планировки удалось выстроить такую логику, половина проблем с санитарией снимается сама собой.

Классификация зон по уровням риска

Производственные помещения делятся на зоны низкого, среднего, высокого риска и критические зоны в зависимости от стадии обработки продукта и его защищенности от внешних загрязнений. Эта классификация не академическая — она прямо определяет, какие конструктивные решения, материалы отделки и процедуры санитарной обработки будут применяться на каждом участке. Ошибиться здесь — значит заложить проблемы на годы вперед.

Зоны низкого риска (Грязные зоны)

Сюда попадают участки, где продукт еще не прошел обработку или находится в стадии, максимально открытой для внешнего загрязнения. На таких участках концентрация пыли, микроорганизмов и физических загрязнений может быть высокой, и это нормально — при условии, что они изолированы от остального производства.

• Приемка сырья: зона хранения необработанных материалов. Здесь часто присутствует уличная пыль, остатки транспортной упаковки, возможны колебания температуры и влажности.
• Сортировка и первичная обработка: участки, где удаляют некондицию, очищают от грязи, рубят, моют сырье. Именно здесь формируется основной объем отходов.
• Участки сбора отходов: места накопления и временного хранения производственных отходов, требующие частой эвакуации и изоляции от чистых зон.
• Санитарно-бытовые помещения «грязной» зоны: раздевальная, душевая, участок для сбора и сортировки загрязненной одежды. Важно, чтобы эти помещения были спроектированы как часть грязного контура и не имели прямого выхода в чистую зону.

В состав «грязной» зоны обязательно включают цех приемки и сортировки загрязненной одежды, склад загрязненной одежды, цех специальной обработки, а также помещения для санитарной обработки обслуживающего персонала. На практике это означает, что уже на входе в производственный корпус потоки персонала и одежды должны быть разделены.

Зоны среднего риска

Это переходные участки, где продукт уже прошел первичную обработку, но еще не достиг стадии полной готовности или критической стерильности. Здесь требования выше, чем в грязной зоне, но ниже, чем в чистой. Часто именно на этих участках происходит основная подготовка к термообработке или фасовке.

• Предварительная подготовка: зоны дополнительной очистки, измельчения, смешивания компонентов перед тепловой обработкой.
• Транзитные коридоры: пути перемещения полуфабрикатов между этапами производства. Коридоры должны быть спроектированы так, чтобы исключить встречные потоки и скопление персонала.
• Зоны хранения полуфабрикатов: участки временного хранения продукта перед дальнейшей обработкой. Здесь критичны контроль температуры, влажности и защита от конденсата.

Зоны высокого риска (Чистые зоны)

В этих зонах продукт наиболее чувствителен к загрязнению, и любая контаминация может сделать его непригодным. Поэтому требования к отделке, вентиляции и поведению персонала здесь максимально жесткие.

• Термообработка и упаковка: зоны, где продукт проходит окончательную обработку и упаковывается в защитную среду. Часто именно здесь располагаются автоматические линии розлива или фасовки.
• Лаборатории контроля качества: участки микробиологических и химических анализов готовой продукции. Лаборатория сама по себе является чистой зоной и должна быть изолирована от производственных потоков.
• Зоны хранения готовой продукции: участки, где продукт хранится в условиях, исключающих внешнее воздействие. Склад готовой продукции может быть чистым, но часто его относят к зоне среднего риска — все зависит от упаковки.

Критические зоны

Это зоны с максимальными санитарными требованиями, где продукт находится в наиболее защищенном состоянии. Здесь любое отклонение от регламента чревато серьезными последствиями.

• Асептические зоны: участки, где продукт упаковывается в стерильные условия. Воздух здесь проходит многоступенчатую фильтрацию, а персонал работает в специальной одежде.
• Зоны с повышенными санитарными требованиями: участки, где требуется соблюдение строгих норм микробиологической чистоты, например, при производстве детского питания или стерильных медицинских изделий.

Стандарт BRC (ред. 8) прямо указывает: разграничение потоков по времени недопустимо в зонах с высоким риском загрязнения и зонах с повышенными санитарными требованиями. Это значит, что если вы планируете использовать один и тот же коридор для движения персонала в чистой и грязной одежде в разное время — такой вариант не пройдет аудит.

Принципы организации потоков: человек, продукт, воздух

Правильная организация потоков — это основа эффективного зонирования. Все потоки должны двигаться в одном направлении: от менее чистых зон к более чистым, без пересечений и обратных движений. Если на плане цеха вы видите, что путь движения сырья пересекается с маршрутом выноса отходов — это повод пересмотреть планировку.

Однонаправленный поток персонала

Золотое правило: персонал не должен иметь возможности перемещаться из грязной зоны в чистую без прохождения через систему гигиенических барьеров, включающую смену одежды, гигиену рук и, при необходимости, воздушный душ.

Персонал, сырье и оборудование должны перемещаться из менее чистых зон в более чистые. Не должно быть пересечения путей движения персонала и материалов. Для этого используются отдельные входные шлюзы для людей и материалов, ступенчатые барьеры в гардеробных и четкая маркировка путей движения. На одном из объектов по розливу напитков мы реализовали раздельные коридоры для персонала чистой и грязной зон — это сразу сняло вопросы аудиторов по перекрестному загрязнению.

Требования к гардеробным и санпропускникам

В комнатах переодевания должны быть три функциональные зоны:

1. Зона грязной одежды: для хранения одежды, в которой персонал пришел на работу. Здесь же часто располагают шкафчики для уличной обуви.
2. Зона чистой одежды: для хранения производственной одежды. Важно, чтобы чистая и грязная одежда не контактировали.
3. Зона санитарной обработки: для гигиены рук и, при необходимости, воздушного душа. На практике здесь же размещают зеркала и инструкции по обработке рук.

Должно быть обеспечено разделение персонала, входящего в чистое помещение через комнату переодевания и выходящего из него. Это может быть реализовано разделением во времени или организацией отдельных маршрутов входа и выхода. Я предпочитаю второй вариант — он исключает человеческий фактор и не зависит от дисциплины смены.

Однонаправленный поток продукта

Границы между зонами должны быть четко обозначены как физически (стены, двери, шлюзы), так и визуально (цветовая маркировка, таблички). Ключевые принципы: физическое отделение зон стенами или барьерами, однонаправленность движения продукции от менее чистых к более чистым зонам, минимизация количества переходов между зонами, использование шлюзов и санпропускников при переходах, контроль давления воздуха для предотвращения распространения загрязнений.

Каждая зона имеет свои требования к персоналу, оборудованию и процедурам санитарной обработки. Например, в чистой зоне упаковки не должно быть деревянных поддонов, а весь инструмент должен быть закреплен за участком.

Управление воздушными потоками

Критический принцип: поток воздуха и дренаж должны быть направлены от чистых зон к грязным. Система вентиляции проектируется таким образом, чтобы воздух из зоны высокого риска никогда не попадал обратно в производственные помещения.

Для защиты чистых помещений от загрязнений, вносимых из менее чистых зон, необходимо:

• поддерживать в чистых помещениях более высокое статическое давление по сравнению с соседними зонами;
• поддерживать достаточную скорость потока воздуха в месте разграничения чистой и менее чистой зоны.

Обратное движение воздуха может представлять риск загрязнений. Более чистые зоны должны находиться под положительным давлением относительно менее чистых зон, чтобы предотвратить проникновение загрязнений. Перепад давления между соседними зонами обычно составляет от 10 до 15 Паскалей. При наладке системы вентиляции в цехе фасовки сухих смесей мы выставили перепад 12 Па — этого хватило, чтобы полностью исключить проникновение пыли из зоны растаривания в зону упаковки.

Размещение воздухораспределителей должно поддерживать ламинарный поток воздуха. Вытяжные решетки располагаются у пола для эффективного захвата частиц. Это особенно важно в зонах, где продукт открыт.

Физическое и визуальное разделение зон

Зонирование — это четкое разделение производства на технологические зоны с различными уровнями гигиены. Способы зонирования производства включают:

1. Путем физического разделения: установка перегородок, стен в помещении. Это самый надежный способ, который применяется для критических и чистых зон.
2. Путем нанесения разграничивающих линий на полу: выделение специальной зоны цветовой маркировкой. Такой способ вполне применим для складских помещений, где нет открытого продукта.
3. Путем разделения потоков по времени: данный способ не всегда приемлем. В соответствии с требованиями стандарта BRC (ред. 8) разграничение потоков по времени недопустимо в зонах с высоким риском загрязнения и зонах с повышенными санитарными требованиями.

Границы между зонами должны быть четко обозначены как физически (стены, двери, шлюзы), так и визуально (цветовая маркировка, таблички). На практике я рекомендую использовать напольную разметку разного цвета для зон с разным статусом — это дисциплинирует персонал и упрощает аудит.

Требования к конструктивным элементам

Планировка производственно-технологических помещений, расположение оборудования, конструкция опорных элементов и фундаментов оборудования должны обеспечивать возможность санитарной обработки помещений и оборудования. Это значит, что не должно быть мест, куда невозможно добраться с моющим средством.

• Округленные сопряжения: сопряжения между стенами и полами должны быть округленными для облегчения очистки. Прямой угол — это всегда зона скопления грязи.
• Избегайте мертвых зон: мертвые зоны могут нарушить ламинарный поток воздуха. При расстановке оборудования важно моделировать движение воздуха.
• Легкий доступ для обслуживания: обеспечьте легкий доступ для обслуживания систем HVAC. Фильтры, вентиляторы, клапаны должны быть доступны без демонтажа конструкций.
• Минимальные расстояния: в соответствии с международными стандартами GMP и рекомендациями FDA, минимальное расстояние между единицами оборудования должно составлять 91 сантиметр (36 дюймов). Это нужно не только для прохода, но и для очистки боковых поверхностей.
• Зазоры над оборудованием: зазор над оборудованием до потолка или верхних конструкций должен составлять минимум 46 сантиметров (18 дюймов) для обеспечения возможности очистки верхних поверхностей. Часто про это забывают, а потом на крышках машин скапливается пыль, которая может попасть в продукт.

Размеры чистого помещения должны быть, по возможности, минимальными, исходя из практических требований и перспективы развития. Большую площадь, как правило, следует разделить на несколько зон или помещений с физическими барьерами или без них. Это упрощает контроль среды и снижает затраты на вентиляцию.

Критические рабочие места или зоны риска в чистых помещениях следует располагать на достаточном расстоянии от входов и выходов, основных маршрутов передвижения или других факторов, которые могут вызвать нарушение потока воздуха и повысить уровень загрязнения.

Вентиляция и дренаж как элементы зонирования

Система вентиляции и дренажа — это не просто инженерные сети, а активные элементы зонирования, которые физически направляют потоки от чистых зон к грязным. Ошибки в их проектировании сводят на нет все усилия по разделению помещений.

Вентиляция

Система вентиляции проектируется таким образом, чтобы воздух из зоны высокого риска никогда не попадал обратно в производственные помещения. Зонирование чистых помещений должно обеспечивать логическую последовательность операций и поддерживать необходимые градиенты давления между зонами.

Для защиты чистых помещений от загрязнений, вносимых из менее чистых зон, необходимо поддерживать в чистых помещениях более высокое статическое давление по сравнению с соседними зонами. На практике это означает, что при открывании двери воздух должен выходить из чистой зоны, а не входить в нее.

Дренаж

Сточные воды из чистых зон должны отводиться отдельно от стоков грязных зон. Все производственно-технологические помещения должны быть оборудованы эффективной системой удаления сточных вод. Прокладка сточных труб в цехах запрещается; в случае конструктивной необходимости допускается прокладка их без путевых соединений. Это требование направлено на предотвращение протечек и образования застойных зон внутри производственных помещений.

В своей практике я всегда настаиваю на выносе канализационных стояков за пределы чистых зон. Если без прохода трубы не обойтись, ее заключают в герметичный короб с ревизией снаружи.

Санитарно-бытовые помещения и гигиенические барьеры

Для производственного персонала должны быть предусмотрены самостоятельные санитарно-бытовые и санитарно-гигиенические помещения. Планировка производственно-технологических и всех других помещений должна исключать необходимость прохода через эти помещения персонала, не участвующего в процессах производства. Это базовое требование, которое часто нарушается при реконструкции старых корпусов.

Требования к раковинам и средствам гигиены

Для мытья и обработки рук во всех производственно-технологических помещениях должны быть установлены раковины с подводом горячей и холодной воды через смесители (из расчета 1 кран на 20 человек), емкости с дезрастворами, полочки для мыла, щеток и крючки для полотенец или электрополотенца. Важно, чтобы раковины были расположены непосредственно перед входом в чистую зону, а не где-то в углу цеха.

Внутри воздушных шлюзов следует предусмотреть барьерные (разделительные) скамьи или другие средства разделения с необходимыми устройствами и процедурами. Проходы для материалов и персонала должны быть разделены. Это исключает ситуацию, когда сотрудник с грязной тележкой проходит через зону переодевания.

Типовые ошибки и как их избежать

На практике при планировке цехов часто встречаются ошибки, которые нарушают принципы зонирования и создают риски контаминации. Разберем самые частые.

Ошибка 1: Пересечение потоков

Проблема: перемещение персонала или оборудования из грязной зоны в чистую без прохождения через гигиенические барьеры.
Решение: организация отдельных входных шлюзов для людей и материалов, ступенчатых барьеров в гардеробных и четкой маркировки путей движения. На одном объекте мы просто перенесли дверь для загрузки сырья на противоположную сторону здания — и проблема пересечения с потоком готовой продукции исчезла.

Ошибка 2: Обратный поток воздуха

Проблема: воздух из грязной зоны попадает в чистую через вентиляцию.
Решение: поддержание в чистых помещениях более высокого статического давления по сравнению с соседними зонами. Проверять перепад нужно не только при пусконаладке, но и периодически в процессе эксплуатации, так как забитые фильтры могут изменить баланс.

Ошибка 3: Смешение стоков

Проблема: смешение стоков чистых и грязных зон.
Решение: отдельный отвод сточных вод из чистых и грязных зон. На этапе проектирования это означает раздельные канализационные выпуски.

Ошибка 4: Недостаточные зазоры

Проблема: недостаточные зазоры между оборудованием и потолком, что затрудняет очистку.
Решение: обеспечение зазора над оборудованием до потолка или верхних конструкций минимум 46 сантиметров (18 дюймов). Это требование часто упускают при установке высоких машин в помещениях с низкими перекрытиями.

Ошибка 5: Мертвые зоны

Проблема: мертвые зоны, которые могут нарушить ламинарный поток воздуха.
Решение: избегание мертвых зон при размещении воздухораспределителей. Если в углу цеха стоит шкаф, за которым нет циркуляции, там будет скапливаться пыль, и она рано или поздно попадет в продукт.

Чек-лист проверки планировки цеха

Перед запуском производства или модернизацией цеха рекомендую пройти по этому чек-листу. Он собран на основе реальных аудитов и пусконаладочных работ.

1. Однонаправленный поток: проверить, что все потоки (персонал, продукт, оборудование) движутся от грязных зон к чистым без пересечений.
2. Физические барьеры: убедиться, что границы между зонами четко обозначены физически (стены, двери, шлюзы).
3. Визуальная маркировка: проверить наличие цветовой маркировки и табличек на границах зон.
4. Градиент давления: измерить перепад давления между соседними зонами (должен составлять 10–15 Паскалей).
5. Вентиляция: проверить, что воздухораспределители поддерживают ламинарный поток, а вытяжные решетки расположены у пола.
6. Дренаж: убедиться, что сточные воды из чистых и грязных зон отводятся отдельно.
7. Гардеробные: проверить наличие трех функциональных зон в комнатах переодевания.
8. Зазоры: измерить зазоры между оборудованием и потолком (минимум 46 см).
9. Санитарная обработка: проверить наличие раковин с подводом горячей и холодной воды, емкостей с дезрастворами.
10. Мертвые зоны: убедиться, что отсутствуют мертвые зоны, нарушающие ламинарный поток.

FAQ: Часто задаваемые вопросы о зонировании цеха

В: Можно ли использовать разделение потоков по времени вместо физических барьеров?
О: В соответствии с требованиями стандарта BRC (ред. 8) разграничение потоков по времени недопустимо в зонах с высоким риском загрязнения и зонах с повышенными санитарными требованиями.

В: Какой перепад давления должен быть между чистыми и грязными зонами?
О: Перепад давления между соседними зонами обычно составляет от 10 до 15 Паскалей.

В: Где должны располагаться вытяжные решетки в чистых помещениях?
О: Вытяжные решетки располагаются у пола для эффективного захвата частиц.

В: Можно ли прокладывать сточные трубы в цехах?
О: Прокладка сточных труб в цехах запрещается; в случае конструктивной необходимости допускается прокладка их без путевых соединений.

В: Какой минимальный зазор должен быть над оборудованием до потолка?
О: Зазор над оборудованием до потолка или верхних конструкций должен составлять минимум 46 сантиметров (18 дюймов) для обеспечения возможности очистки верхних поверхностей.

В: Что входит в состав «грязной» зоны?
О: В состав «грязной» зоны необходимо включать участок для сбора, сортировки и упаковки загрязненной одежды, раздевальную и душевую, цех приемки и сортировки загрязненной одежды, склад загрязненной одежды, цех специальной обработки, а также помещения для санитарной обработки обслуживающего персонала.

В: Какое минимальное расстояние должно быть между единицами оборудования?
О: В соответствии с международными стандартами GMP и рекомендациями FDA, минимальное расстояние между единицами оборудования должно составлять 91 сантиметр (36 дюймов).

В: Почему чистые зоны должны находиться под положительным давлением?
О: Более чистые зоны должны находиться под положительным давлением относительно менее чистых зон, чтобы предотвратить проникновение загрязнений.

Вывод

Планировка цеха с правильным разделением чистых и грязных зон — это сложный инженерный процесс, требующий соблюдения множества нормативных требований и принципов. Ключевые элементы успешного зонирования: однонаправленный поток всех ресурсов, физическое и визуальное разделение зон, контроль давления воздуха и отдельный отвод сточных вод.

Эффективное зонирование не только обеспечивает безопасность продукции, но также повышает эффективность производства, снижает риски контаминации и упрощает санитарную обработку помещений. При планировке цеха необходимо учитывать все аспекты: от конструктивных элементов до систем вентиляции и дренажа, чтобы создать безопасное и эффективное производственное пространство.

Важно помнить, что зонирование — это не просто формальное требование, а фундаментальный принцип обеспечения безопасности и качества продукции, который должен быть реализован на всех этапах производства. И чем раньше он закладывается в проект, тем меньше проблем возникает при эксплуатации.
