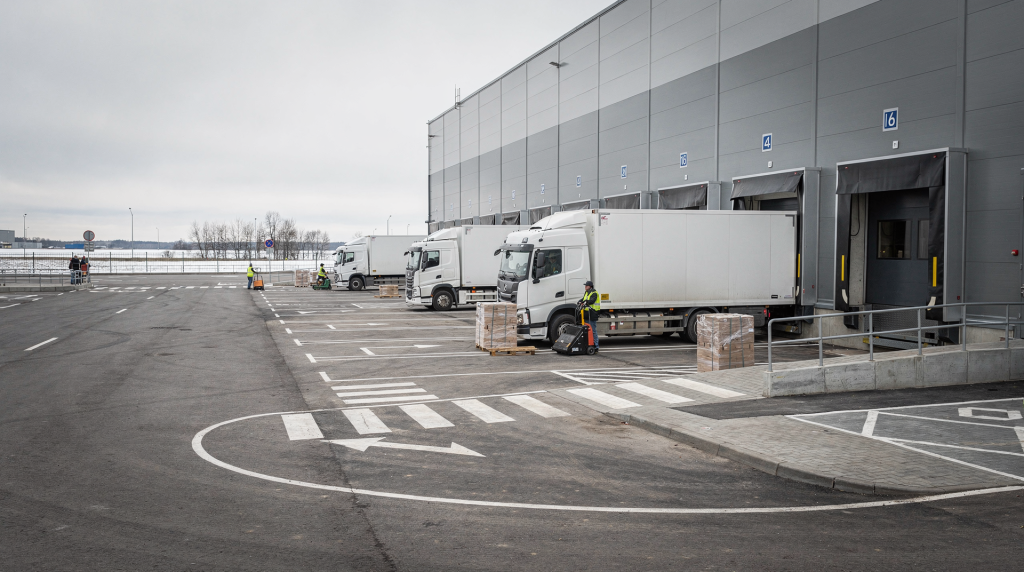

Зоны погрузки и разгрузки: ошибки при проектировании складских объектов

Почему зона погрузки и разгрузки — это «сердце» склада

На своих объектах я не раз убеждался: доковая зона — это настоящий насос склада. Здесь товар переходит из внешнего транспорта во внутреннюю систему и обратно. Если насос даёт сбой, моментально встаёт вся логистическая цепочка. Именно поэтому недооценка этого узла на этапе проекта оборачивается хроническими заторами и потерянными деньгами.

Ключевые функции док-зоны:

• Приёмка — фиксация входящего потока, проверка качества, первичное сканирование паллет. Без чётко выделенного пространства приёмки вы рискуете получить склад-«бутерброд», где товар складируют прямо в проездах.
• Отгрузка — комплектация заказов, контроль выхода, размещение на транспорте. Здесь важна скорость: каждая минута простоя фуры под окнами склада — это прямые издержки.
• Буферизация — временное хранение товара, который ещё не попал на стеллажи или который уже подготовлен к отправке. Именно буферы позволяют сгладить неравномерность прибытия машин.
• Трансформация потоков — переход от внешнего транспорта (фуры, самосвалы) к внутренней складской технике (штабелёры, ричтраки, тележки). Если габариты и планировка зоны не позволяют свободно маневрировать, вы неизбежно получите заторы.

Почему ошибки здесь стоят так дорого?

1. Сбой пропускной способности — если количество доков меньше пикового числа машин, фуры выстраиваются в очередь. Это нарушает графики водителей, увеличивает время ожидания и порождает лишние расходы на простой.
2. Пересечение потоков — когда машины на приёмку и на отгрузку паркуются рядом без зонирования, возникает конфликт техники и персонала. Критическое правило: потоки приёмки и отгрузки не должны пересекаться. Я видел склады, где из-за этого каждое утро начинался хаос в док-зоне.
3. Нарушение безопасности — неправильная разметка, отсутствие отбойников или слишком узкие проезды рано или поздно приводят к авариям с техникой и поломке оборудования.

Важно: склад проектируют под максимум, а не под норму. Использование средних значений в расчётах площади — одна из самых частых и дорогих ошибок.

Нормативные требования и практические стандарты: ГОСТ и реальность

При проектировании док-зоны приходится балансировать между жёсткими нормативами (ГОСТ, СанПиН, правила пожарной безопасности) и реальной практикой современных складов. Сплошь и рядом минимальные значения по ГОСТу не обеспечивают комфортной работы техники и снижают интенсивность грузооборота. Я всегда рекомендую смотреть на нормативы как на нижнюю планку и добавлять запас.

Сравнительная таблица: ГОСТ vs. Современная практика

Ключевые нюансы нормативов:

• Пандусы и лестницы: Погрузочно-разгрузочные рампы и платформы должны иметь не менее двух рассредоточенных лестниц или пандусов для эвакуации и доступа персонала — это требование безопасности, а не формальность.
• Отбойные устройства: Обязательно устанавливаются бамперы, ограничивающие движение транспорта при подаче задним ходом, чтобы избежать столкновения с конструкциями здания.
• Разметка: Расстояние между транспортными средствами при погрузке/разгрузке должно быть не менее 10 м в глубину колонны и 1,5 м по фронту разгрузки. Это обеспечивает нормальное маневрирование погрузчика между кузовами.

Расчёт площади и количества мест: формулы и методика

Самая частая ошибка — закладывать площадь док-зоны исходя из среднесуточного грузопотока. Склад должен работать в пиковые часы, поэтому и считать нужно по максимуму. Ниже — практический алгоритм, который я применяю при проектировании.

Шаг 1. Определение пикового объёма отгрузки

Для расчёта нужны параметры:

• Q_отгр — пиковый объём отгрузки в паллетах в сутки;
• V_палл — объём одной паллеты (в м³ или занимаемая площадь в м²);
• t_ожид — среднее время ожидания транспорта в часах (обычно 1–4 часа);
• K_исп — коэффициент использования площади (типично 0,7–0,8).

Формула 1. Площадь зоны отгрузки:

S_{отгрузки} = (Q_отгр × V_палл × t_ожид) / K_исп

Эта формула показывает, сколько квадратных метров нужно, чтобы разместить товар, который уже подготовлен и ждёт машину, с учётом времени, пока фура находится под загрузкой. По личному опыту, занижение t_ожид приводит к тому, что товар начинает скапливаться в проходах, блокируя движение.

Шаг 2. Расчёт площади приёмки/отгрузки (общая)

Для более детального расчёта технологической зоны, где происходит непосредственная выгрузка или загрузка, используют формулу с учётом времени обработки одной паллеты:

S_зоны = (Q_пик × V_палл × t_обр) / (T_смены × K_исп)

Где:

• Q_пик — пиковый объём в паллетах за смену;
• t_обр — время обработки одной паллеты (в часах);
• T_смены — продолжительность рабочей смены (в часах).

Здесь важно подставлять именно пиковые значения. Если вы возьмёте среднее, то в напряжённый день операторы будут вынуждены складировать товар на границах зоны, что моментально парализует процесс.

Шаг 3. Расчёт количества мест (доков)

Количество мест погрузки/разгрузки должно быть как минимум равно количеству грузовых автомобилей, одновременно находящихся под операциями в пиковом режиме. Для определения длины одной доковой позиции (места под машину) используется упрощённая формула:

L_дока = L_ТС × 2 + 2 м, где:

• L_ТС — длина обслуживаемого транспортного средства;
• +2 м — запасное пространство для маневрирования и размещения уравнительной платформы.

Поскольку водитель не всегда ставит фуру с точностью до сантиметра, ширина уравнительной платформы и самого дока должна перекрывать этот разброс.

Пример расчёта:
Если в пиковый день на склад приходит 10 фур длиной 16 м:
1) количество мест — минимум 10;
2) длина одного дока: 16 × 2 + 2 = 34 м;
3) общая длина доковой зоны: 34 × 10 = 340 м (плюс технологические проезды между доками).
Если вы заложите только 7 мест, три фуры будут ждать на улице, создавая пробку и срывая графики остальных рейсов. При реконструкции одного распределительного центра мы столкнулись именно с такой ситуацией: доков не хватало, пришлось организовывать дополнительную площадку отстоя, что съело полезную территорию и прибавило ручного труда.

Типология зонирования: от 4 до 8 функциональных зон

Зонирование склада начинается с главного параметра — суточного грузопотока в паллетах. От него рассчитывают площади приёмки, хранения, комплектации и отгрузки. Остальные зоны вычисляют как процент от общей площади. Чем меньше склад, тем компактнее планировка, но экономия на зонах часто выходит боком.

Минимальный набор зон (для складов 1500–4000 м²)

Для небольших объектов допускается минимальный набор из четырёх зон:

1. Приёмка/Отгрузка (часто объединяют, но это допустимо только при стабильном графике и небольшом потоке);
2. Хранение;
3. Комплектация;
4. Брак (зона некондиционного товара).

На практике я видел, как на складе строительных материалов объединённая зона приёмки и отгрузки работала нормально, пока не начался сезонный всплеск — после этого пришлось экстренно разносить потоки, перекраивая разметку и арендуя дополнительную площадку.

Оптимальный набор (для складов 1500–4000 м²)

На складах среднего размера настоятельно рекомендуется разделять потоки и добавлять новые зоны:

• физическое разделение приёмки и отгрузки (разные доки или разные стороны здания);
• выделение зоны упаковки;
• зоны брака и транзита.

В итоговой схеме получается 6–7 функциональных зон. При такой организации исчезает путаница, снижается риск ошибок и травматизма.

Полный набор (для складов 4000+ м²)

Крупные логистические комплексы требуют полного набора из восьми зон, дополненного транзитной зоной (cross‑dock). Товар, который уходит в тот же день без размещения в стеллажах, проходит через транзитный участок — это ускоряет отгрузку и разгружает основное хранение. На пищевых складах такой подход незаменим, когда продукция с коротким сроком годности должна как можно быстрее покинуть помещение.

Помимо перечисленных, в состав зон включают участок обслуживания техники — зарядную или заправочную станцию.

Идеальная схема потоков:

• Приёмка — с одной стороны здания;
• Отгрузка — с противоположной стороны.

Это полностью исключает пересечение потоков и сводит к минимуму риск аварий. Когда мы перестраивали склад готовой продукции на ликёро-водочном заводе, именно перенос отгрузки на противоположную сторону позволил увеличить пропускную способность на 30% без расширения площади.

Критические ошибки при проектировании док-зоны

За годы работы я собрал целую коллекцию просчётов, которые регулярно встречаются на реальных объектах. Вот самые опасные из них — с объяснением, как избежать.

1. Ориентация на средние, а не пиковые значения

Ошибка: расчёт количества доков и площади под «обычный» день.
Результат: в пиковые периоды (сезонные распродажи, конец месяца) склад не справляется, машины ждут, персонал работает в аврале.
Как исправить: всегда использовать пиковые значения Q_пик во всех формулах.

2. Пересечение потоков приёмки и отгрузки

Ошибка: приёмка и отгрузка расположены на одной стороне здания или в смежных доках без буферной зоны.
Результат: техника сталкивается, персонал мечется между потоками, возрастает число аварий.
Как исправить: разделить потоки физически — в идеале приёмка с одной стороны, отгрузка с другой.

3. Слишком узкие проезды и проходы

Ошибка: стремление сэкономить площадь, ужимая проходы до минимума по ГОСТу (1,2–1,5 м).
Результат: снижение производительности: в узком проходе работает меньше техники, штабелёры не могут развернуться, время цикла растёт.
Как исправить: закладывать ширину 1,8–2,5 м для проходов между стеллажами и не менее 4,5 м для главных проездов с двухсторонним движением.

4. Отсутствие буферных зон

Ошибка: товар сразу отправляется на хранение или в отгрузку без промежуточного накопления.
Результат: при перегрузке зоны приёмки товар некуда ставить, и процесс встаёт.
Как исправить: создать буферный участок, где товар ожидает очереди, правильно рассчитать его ёмкость и чётко обозначить границы.

5. Неправильная высота рампы и отсутствие уравнительных платформ

Ошибка: отметка края рампы не соответствует высоте борта стандартной фуры (1,2 м).
Результат: тележки не могут заехать в кузов, груз падает, требуется ручная переноска.
Как исправить: выдержать высоту 1,2 м и обязательно установить уравнительные платформы, компенсирующие перепады и закрывающие зазор между доком и машиной.

6. Отсутствие отбойных устройств и ограждений

Ошибка: машины могут заехать слишком близко к зданию или столбам.
Результат: удары бортами в стены, повреждение конструкций, разбитые окна.
Как исправить: оборудовать площадку отбойными бамперами и ограждениями, которые ограничивают ход транспорта и смягчают удар.

7. Смешение грузов с разной техникой

Ошибка: на одной операционной площади работают грузы, требующие принципиально разной техники — например, крупногабаритные паллеты и мелкоящичный товар.
Результат: конфликты техники, задержки, снижение скорости обработки.
Как исправить: не смешивать на одной площади грузы с разной технологией обработки; при необходимости выделить отдельные доки или временные окна.

Пошаговый чек-лист для проектировщика зоны погрузки и разгрузки

Чтобы не упустить важные моменты, я составил чек-лист, которым пользуюсь на этапе эскизного проекта. Он основан на реальных кейсах и типовых ошибках.

1. Определите пиковый грузопоток: выясните Q_пик — максимальное количество паллет в сутки. Не поддавайтесь соблазну усреднить.
2. Рассчитайте количество доков: мест должно быть не меньше числа машин в пиковом режиме; длина одного дока = L_ТС × 2 + 2 м.
3. Проверьте геометрию: главные проезды — от 4,5 м, зона приёмки — от 6–10 м, расстояние от стены до кузова — не менее 0,8 м.
4. Организуйте потоки: приёмка и отгрузка разделены, желательно — разные стороны здания; исключите пересечение маршрутов.
5. Обеспечьте безопасность: установите отбойные устройства, выделите пешеходный тротуар с ограждением, выдержите высоту рампы 1,2 м.
6. Добавьте буферные зоны: предусмотрите участок для накопления товара перед хранением/отгрузкой, чётко обозначьте его границы и рассчитайте ёмкость.
7. Учитывайте оборудование: площадка для разворота штабелёра — не менее 2,5 × 2,5 м; высота проездов должна позволять проезжать всей технике с учётом подъёма мачты.

Технические нюансы и важные ограничения

Проектирование док-зоны редко сводится к одним лишь площадям и разметке. Ниже — несколько аспектов, которые часто остаются за кадром, но могут серьёзно повлиять на эксплуатацию.

Высота и геометрия доков

Стандартная высота борта фуры в России и Европе — около 1,2–1,3 м. Если рампа ниже, придётся использовать подъёмные столы или перекидные мосты, что замедляет процесс. Если выше — паллетная тележка просто не заедет. Поэтому при строительстве рампы выносят край на отметку ровно 1,2 м от уровня проезжей части. Уравнительная платформа (доклевеллер) — обязательный узел: она компенсирует разницу высот и перекрывает зазор. Ширина платформы должна быть не меньше ширины проёма плюс запас на несоосность — обычно около 2 м.

Пожарная безопасность

При размещении стеллажей в зоне погрузки необходимо соблюдать требования: через каждые 11 секций стеллажей должен быть организован технологический проезд, а ширина главных проездов принимается от 1,5 до 4,5 м, боковых — от 0,7 до 1,5 м. Это влияет на сетку колонн и общую планировку.

Интенсивность товародвижения

Ширина проходов напрямую задаёт количество единиц техники, способных работать одновременно. В узком проходе операторов меньше, и производительность падает. Если вы зажаты в габаритах, можно оснастить зоны высотными комплектовщиками, но тогда усложняется фрагментарный набор заказов — придётся искать компромисс.

Cross‑dock (Транзитная зона)

Для складов от 4000 м² наличие транзитной зоны становится критичным. Товар, который пришёл утром и вечером уходит клиенту, минует стеллажи — это снижает нагрузку на хранение и резко ускоряет оборот. При реконструкции распределительного центра продуктов питания мы выделили под cross‑dock отдельный пролёт с прямым доступом к докам — это позволило обрабатывать до 30% суточного объёма без заезда в зону хранения.

Буферизация товаропотока

Если зона приёмки перегружена, буферный участок страхует всю систему. Чтобы он работал правильно, нужно рассчитать его ёмкость и жёстко обозначить границы — например, напольной разметкой и световыми указателями. Иначе возникает опасность смешения товара с основной номенклатурой, и тогда поиск нужной паллеты превращается в квест.

FAQ: Часто задаваемые вопросы о зонах погрузки и разгрузки

Вопрос: Какое минимальное расстояние должно быть между машинами на зоне разгрузки?

Ответ: По фронту разгрузки — не менее 1,5 м, в глубину колонны — не менее 10 м. От стены склада до кузова при подаче задним ходом оставляйте не меньше 0,8 м (я рекомендую закладывать 1 м, чтобы исключить случайные удары даже у неопытных водителей). Эти зазоры позволяют погрузчику свободно маневрировать между машинами и не цеплять соседний транспорт.

Вопрос: Можно ли объединить зоны приёмки и отгрузки в одну?

Ответ: Технически можно, но это почти гарантированная проблема. Когда потоки смешиваются, возникают конфликты техники, путаница с документами и лишние перемещения персонала. Критическое правило — приёмка и отгрузка не должны пересекаться. Идеальное решение — развод по разным сторонам здания.

Вопрос: Сколько доков нужно на склад площадью 3000 м²?

Ответ: Число доков зависит не от площади, а от пикового грузопотока. Рассчитайте, сколько машин одновременно будет под загрузкой/разгрузкой в самый напряжённый день, и обеспечьте ровно столько мест, а лучше — с небольшим запасом. Для ориентира: на складах 1500–4000 м² обычно проектируют 6–7 функциональных зон с разделением приёмки и отгрузки.

Вопрос: Почему ширина главного проезда должна быть не менее 4,5 м?

Ответ: Это минимальная ширина для безопасного двухстороннего движения погрузочной техники. При 3 м ричтраки и штабелёры будут вынуждены пропускать друг друга, а это потеря времени на каждом цикле. На современных складах мы закладываем не менее 4,5 м, а если позволяет сетка колонн — 5 м.

Вопрос: Что делать, если фуры заезжают слишком близко к зданию?

Ответ: Установите отбойные бамперы, которые ограничивают ход машины и защищают конструкции. Дополнительно можно нанести яркую разметку и использовать колёсные упоры. Я часто ставлю бамперы на высоте 150–200 мм — именно на такой уровень приходятся удары бортов и рам.

Вопрос: Как рассчитать площадь зоны отгрузки?

Ответ: Используйте формулу: S_{отгрузки} = (Q_отгр × V_палл × t_ожид) / K_исп. Подставляйте пиковые значения — только так вы получите площадь, которая не утонет в сезон. Обратите особое внимание на реалистичное время ожидания: если машины в среднем грузятся четыре часа, не занижайте этот параметр.

Вопрос: Нужна ли буферная зона на складе?

Ответ: Да, особенно при неравномерном прибытии транспорта или вероятности перегрузки зоны приёмки. Буфер позволяет накопить товар, не блокируя движение. Главное — правильно рассчитать его ёмкость и чётко обозначить границы, чтобы избежать смешивания с товаром на хранении.

Вопрос: Какие требования к рампе для автомобильного транспорта?

Ответ: Отметка края — 1,2 м от проезжей части; рампа должна иметь минимум две рассредоточенные лестницы или пандуса для персонала; обязательно установить отбойники и гидравлические уравнительные платформы. Не забудьте про уклон площадки от здания, чтобы дождевая вода не затекала в доковую зону.

Заключение

Проектирование зоны погрузки и разгрузки — это постоянный выбор между нормативным минимумом и живой практикой. Главное правило, которое я вывел для себя: склад строят под максимум. Расчёт по пиковым нагрузкам, разделение потоков приёмки и отгрузки, достаточная ширина проездов и наличие буферных зон — это база, без которой современный склад не может быть по-настоящему эффективным.

Ошибки, заложенные на этапе проекта — слишком мало доков, тесные проезды, пересекающиеся маршруты — обходятся кратно дороже, чем несколько дополнительных десятков квадратных метров при строительстве. Правильно спроектированная док-зона даёт высокую пропускную способность, безопасность персонала и быструю оборачиваемость товара, а это именно то, что определяет конкурентоспособность логистического объекта.

Если вы планируете строительство или модернизацию склада, обязательно привлекайте проектировщиков, которые понимают не только архитектурную часть, но и технологию грузообработки. Это поможет избежать типовых просчётов и создать объект, который будет работать без сбоев долгие годы.
